Hebeanlage Aqualift F XL 450 l
Duo, SPF 4500-S3, Gussschieber
![](https://assets.kessel.de/pb/640/pb_wgpumpe_11070_81.png)
![](https://assets.kessel.de/mz/w640/mz_11070_177399.png)

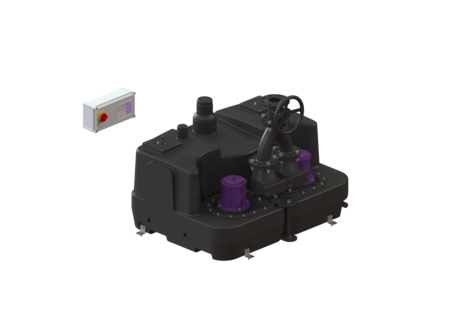

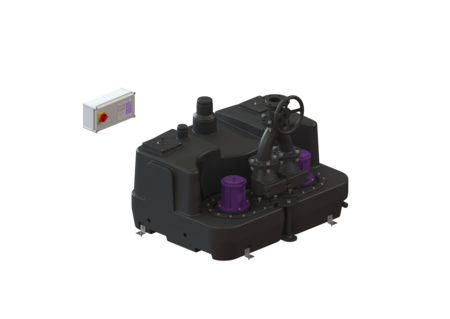

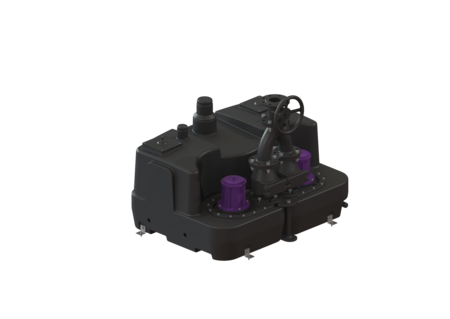

KESSEL Hebeanlage Aqualift F XL 450 l Duo, Abwasser fäkalienhaltig, Doppelanlage, 400 V, Absperreinrichtung Schieber aus Guss, mit 2 überflutbaren SPF 4500 Pumpen, Schalldämmatte ja, Alarmgeber mit Tauchrohr, Betriebsart S3 - 50 %
- Verschiedene Leistungsklassen verfügbar
- Drucksensor zur sicheren pneumatischen Niveauerfassung
- Höchste Betriebssicherheit durch intelligentes Schaltgerät
Artikelnummer | 11070 |
---|---|
GTIN | 4026092057377 |
Preisgruppe | 50 |
Preis |
20.367,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift F XL 450 l Duo, SPF 4500-S3, Gussschieber
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Guss Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: senkrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Duo Abmessungen Gewicht netto: 213 kg Gewicht brutto: 233 kg Länge: 1260 mm Breite: 1089 mm Höhe: 1027 mm Verpackungsmaß Länge: 1650 mm Verpackungsmaß Breite: 1150 mm Verpackungsmaß Höhe: 890 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Zulauf max. Anbohrung (DN): 200 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 250 l Behältervolumen: 450 l Fördereinrichtung Pumpe: SPF 4500 Anzahl Pumpen: 2 Gewicht Pumpe: 26 kg Anschlusstyp: Direktanschluss Nennstrom: 7,5 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,85 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 55 m³/h Förderhöhe max.: 20 m Drehzahl: 2850 U/min Leistung P1: 4,2 kW Leistung P2: 3,5 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): 3 x C 25 A Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 7,5 A
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
![]() | Nachrüstsatz Alarmschwimmer für Hebeanlagen | 28014 | Anzeigen |
![]() | Anschlussadapter Flanschmuffe DN 100, Druckleitungen PE | 28020 | Anzeigen |
![]() | Rückflussverhinderer DN 80, Grauguss | 28021 | Anzeigen |
![]() | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
![]() | Anschlussadapter Flanschmuffe DN 80, Druckleitungen PE | 28067 | Anzeigen |
![]() | Flanschadapter DN 80 auf DN 100, Grauguss | 28068 | Anzeigen |
Schraubenset für Guss-Formteile DN 80/DN 100, M16x65 | 28078 | Anzeigen | |
![]() | Verbindungsschlauch DN 80, L: 200 mm | 28662 | Anzeigen |
![]() | Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen |
![]() | Absperrschieber DN 80, Kunststoff, waagrecht | 28682 | Anzeigen |
![]() | Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | Anzeigen |
![]() | Absperrschieber DN 100, Kunststoff | 28698 | Anzeigen |
![]() | Absperrschieber DN 150, Kunststoff | 28699 | Anzeigen |
![]() | Flanschanschluss DN 100, für Kunststoffarmaturen | 28712 | Anzeigen |
![]() | Flanschanschluss DN 80, für Kunststoffarmaturen | 28713 | Anzeigen |
![]() | Flanschadapter DN 80, für Kunststoffarmatur | 28714 | Anzeigen |
![]() | Absperrschieber DN 80, Kunststoff, senkrecht | 28715 | Anzeigen |
![]() | Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch | 28716 | Anzeigen |
![]() | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Nachrüstsatz Alarmschwimmer für Hebeanlagen | 28014 | Anzeigen |
![]() | Rückflussverhinderer DN 80, Grauguss | 28021 | Anzeigen |
![]() | Pumpenantrieb SPF 4500 400 V, S3, 5 m Kabel | 28026 | Anzeigen |
![]() | Absperrschieber DN 80, Grauguss, mit Handrad | 28041 | Anzeigen |
![]() | Hosenrohr DN 80 | 28042 | Anzeigen |
![]() | Dichtung DN 80, für Flansch | 28043 | Anzeigen |
![]() | Tauchrohr 5 m Schlauch, inkl. Schrauben | 28050 | Anzeigen |
![]() | Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung | 28051 | Anzeigen |
![]() | Rückschlagklappe aus Kunststoff, DN 80 | 28074 | Anzeigen |
![]() | Schaltgerät Comfort Duo, 400V, 2x6,3-10,0 A | 28783 | Anzeigen |
![]() | Dichtung Rollring, DN 100 | 680001 | Anzeigen |
![]() | Dichtung DN 150 | 680003 | Anzeigen |
![]() | Batterie 9 V Block | 680034 | Anzeigen |
![]() | Dichtung Pumpenflansch | 680045 | Anzeigen |
![]() | Befestigungswinkel mit Schrauben (2 Stück) | 680046 | Anzeigen |
Schraubenset verzinkt, 14 Stück | 680047 | Anzeigen | |
![]() | Pumpenflansch SPF 1400 - SPF 4500 | 680050 | Anzeigen |
![]() | Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen |
![]() | Reinigungsdeckel verschraubt, DN 160 | 680421 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate | |
Leistungserklärung | |
Konformitätserklärung |
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienhaltig
- Schaltgerät (schaltgeraet):
Comfort
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241940
- Einbausituation (einbausituation):
freie Aufstellung
- Pumpe (pumpe): SPF 4500
- Laufrad Typ (laufrad_typ): Freistromrad
- Absperreinrichtung (absperreinrichtung): Schieber aus Guss
