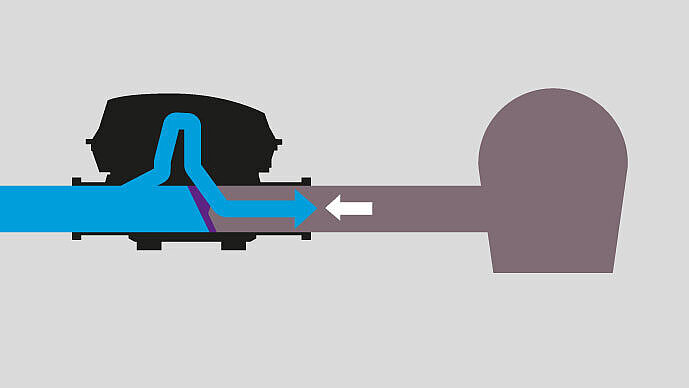

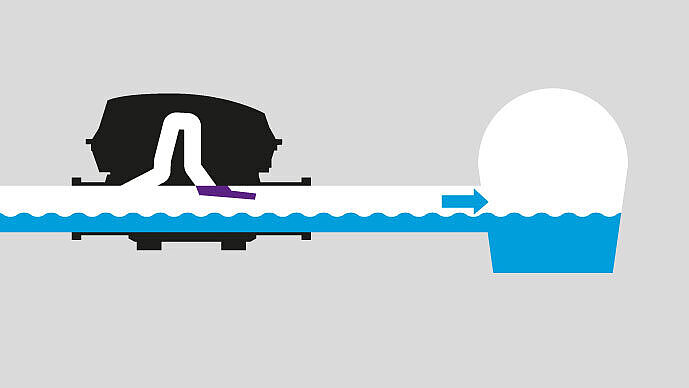

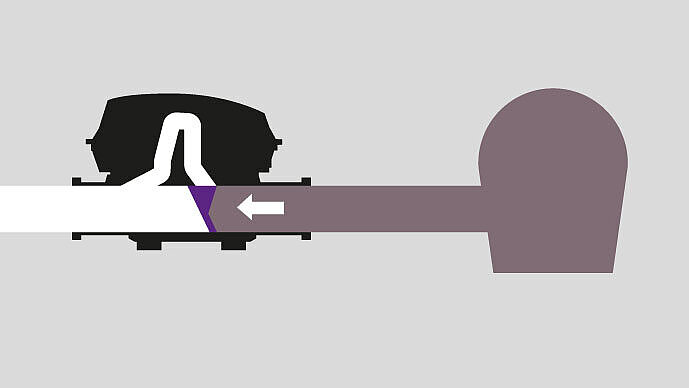

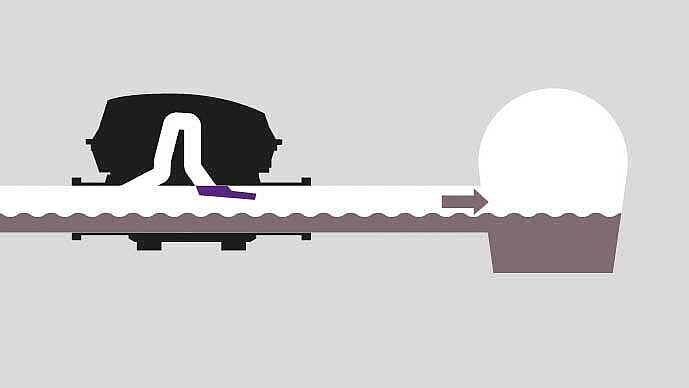

Mehr als ein Rückstauverschluss: Der Pumpfix F ist der einzige Rückstauverschluss, der gegen Rückstau pumpt. Im Normalbetrieb entsorgt die Rückstaupumpanlage das Abwasser kontinuierlich und energieneutral über das Gefälle zum Kanal hin. Im Fall eines Rückstaus schließt die Rückstauklappe automatisch und bei anfallendem Abwasser wird gegen den Rückstaudruck gepumpt. Das integrierte Schneidrad zerkleinert Feststoffe, sodass der Pumpfix F auch für fäkalienhaltiges Abwasser geeignet ist. Er kann auch Kellertreppenabgänge bis 5 m² entwässern.
Der Pumpfix F ist in zwei Varianten erhältlich – zum Einbau in eine freiliegende Abwasserleitung und zum Einbau in die Bodenplatte, hier wahlweise mit schwarzer Abdeckung oder befliesbar.
Wird die Rückstauanlage Pumpfix F in die Bodenplatte eingebaut, kann zwischen einer schwarzen oder einer befließbaren Abdeckung gewählt werden.

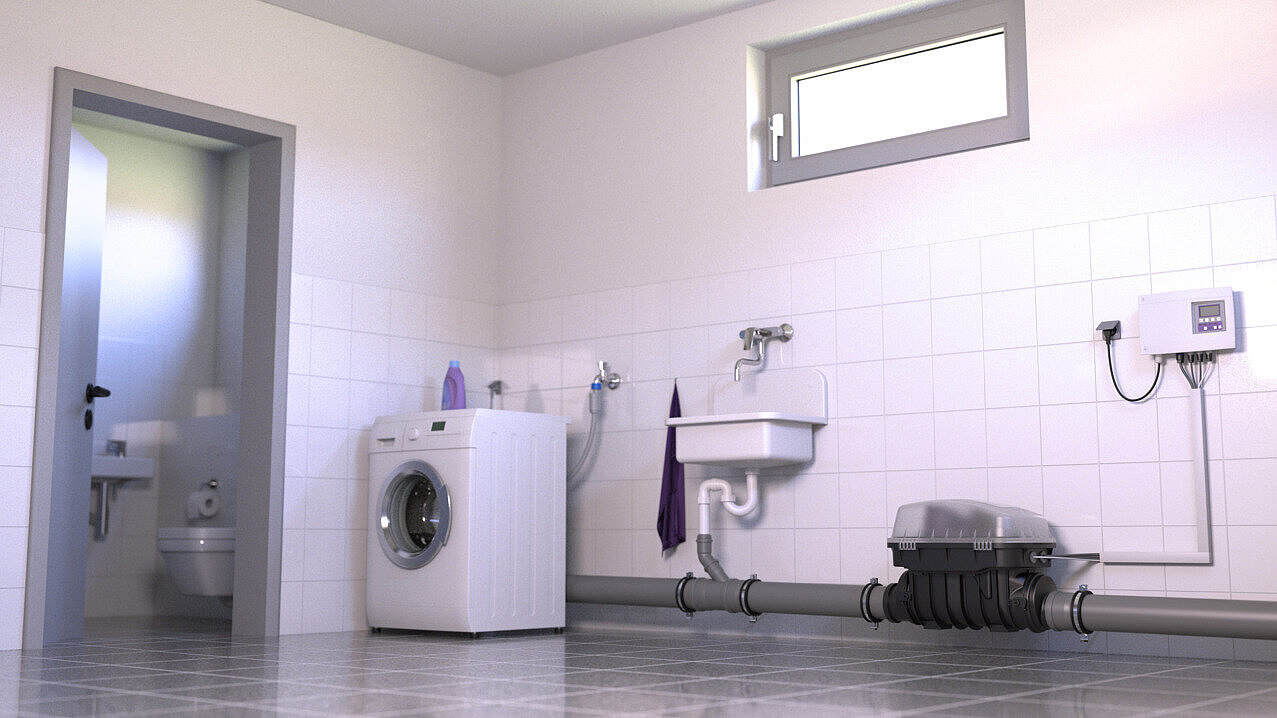

Verlaufen die Rohre freiliegend, wird die Rückstauanlage unmittelbar im Rohrverlauf installiert.
Einsatzmöglichkeiten
Die Rückstauanlage Pumpfix F ist in verschiedenen Ausführungen erhältlich: Einerseits ist der Einbau in eine freiliegende Abwasserleitung möglich, andererseits kann dieser auch unsichtbar in der Bodenplatte erfolgen. Im zweiten Fall ist ein Bodenablauf integriert. Wie das im Detail aussehen kann, zeigen folgende Beispiele:
Einbauset für die Bodenplatte
Der Rückstauverschluss ist zum Einbau in die Bodenplatte erhältlich und kann mittels eines Verlängerungsstücks mit mittigem Flansch und elastomerer Sperrbahn auch in WU-Beton verbaut werden. Die integrierte Ablauffunktion sorgt dafür, dass anfallendes Oberflächenwasser, zum Beispiel bei Rohrbruch, trotz Rückstau zum Kanal gepumpt wird.
Selbstdiagnosesystem

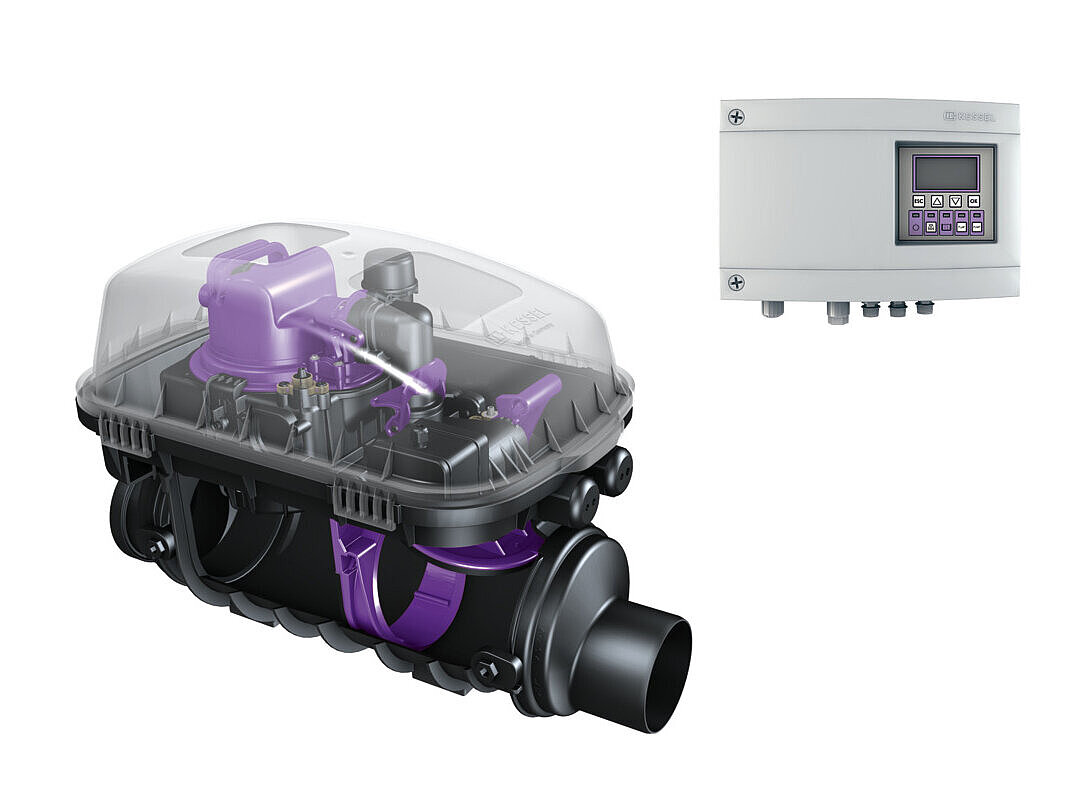

Die Anlage verfügt über ein steckerfertiges Comfort-Schaltgerät mit Selbstdiagnosesystem SDS, einer Displayanzeige für die Darstellung von Betriebszustand und Wartungshinweisen sowie einer Anschlussoption für zentrale Leittechnik. Es lässt sich ohne Hilfe einer Elektrofachkraft anschließen.
Rückstaupumpanlage Pumpfix F
Einbau in die Bodenplatte
| Abdeckungsart | Nennweite (DN) | Länge | Breite | Artikelnummer | ||
|---|---|---|---|---|---|---|
24000X | befliesbare Abdeckplatte | 590 mm | 590 mm | 24000X | Anzeigen | |
24100X | befliesbare Abdeckplatte | 100 | 642 mm | 590 mm | 24100X | Anzeigen |
24125X | befliesbare Abdeckplatte | 125 | 645 mm | 590 mm | 24125X | Anzeigen |
24150X | befliesbare Abdeckplatte | 150 | 656 mm | 590 mm | 24150X | Anzeigen |
24200X | befliesbare Abdeckplatte | 200 | 720 mm | 590 mm | 24200X | Anzeigen |
| Abdeckungsart | Nennweite (DN) | Länge | Breite | Artikelnummer | ||
|---|---|---|---|---|---|---|
24000S | Abdeckplatte mit Schlitzrost | 590 mm | 590 mm | 24000S | Anzeigen | |
24100S | Abdeckplatte mit Schlitzrost | 100 | 642 mm | 590 mm | 24100S | Anzeigen |
24125S | Abdeckplatte mit Schlitzrost | 125 | 645 mm | 590 mm | 24125S | Anzeigen |
24150S | Abdeckplatte mit Schlitzrost | 150 | 656 mm | 590 mm | 24150S | Anzeigen |
24200S | Abdeckplatte mit Schlitzrost | 200 | 720 mm | 590 mm | 24200S | Anzeigen |
Einbau in eine freiliegende Abwasserleitung
Rohbau- und Technik-Kits
| Abdeckungsart | Einbausituation | Artikelnummer | ||
|---|---|---|---|---|
| 24000-RBK | Schutzhaube | freiliegende Abwasserleitung | 24000-RBK | Anzeigen |
| 24000S-RBK | Abdeckplatte mit Schlitzrost | Einbau in die Bodenplatte | 24000S-RBK | Anzeigen |
| 24000X-RBK | befliesbare Abdeckplatte | Einbau in die Bodenplatte | 24000X-RBK | Anzeigen |
Nicht das passende Produkt gefunden?
Ergänzend zu unseren Standard-Rückstauverschlüssen entwickeln wir auf Kundenwunsch Individuelle Lösungen für besondere Anforderungen in Form, Funktion und Dimensionierung.
