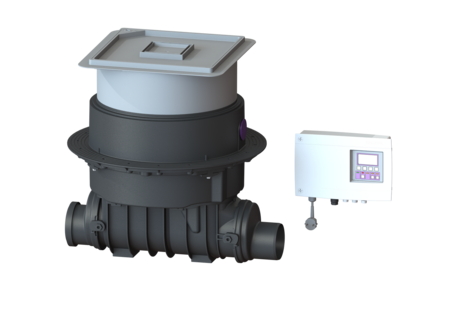

Rückstaupumpanlage Pumpfix F
DN 100, Bodenplatte, befliesbar
KESSEL Rückstaupumpanlage Pumpfix F, Abwasser fäkalienhaltig, mit einer überflutbaren SPZ 1000 Pumpe, Nennweite (DN) 100, Abdeckungsart befliesbare Abdeckplatte, Verriegelung Lock & Lift, Niveauerfassung über optische Sonde
- Rückstaupumpanlage: nutzt das natürliche Gefälle zum Kanal - Pumpeneinsatz nur bei Rückstau
- Flexibler Einbau, verschiedene Abdeckungen mit Ablauffunktion bei Einbau in die Bodenplatte verfügbar
- Leise und energiesparend
| Artikelnummer | 24100X |
|---|---|
| GTIN | 4026092046531 |
| Preisgruppe | 30 |
| Preis |
5.010,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Rückstaupumpanlage Pumpfix F DN 100, Bodenplatte, befliesbar
Die Premium-Rückstaupumpanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet. Bei Rückstau wird das motorische Verschlusssystem automatisch geschlossen. Die Entwässerung während der Rückstauphase erfolgt über die Pumpe mit integrierter Schneideinrichtung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Ausführung Notverschluss: ja Pumpensteuerung: Schaltgerät Schutzart Sonde: IP 68 (3m/48h) Motorische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-388 Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Geruchsverschluss: Multistop Abmessungen Gewicht netto: 28,2 kg Gewicht brutto: 31 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 9 mm Einbautiefe: 516 - 669 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 642 mm Breite: 590 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 615 mm Verpackungsmaß Höhe: 550 mm Behälter/Grundkörper Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Ablauffunktion: ja Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Bodenbelaghöhe max.: 16 mm Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Typ Anschlussleitung Motor: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Typ Anschlussleitung Sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Alarmgeber: optischer Sonde Instrument Niveauerfassung: optische Sonde Art Niveauerfassung: optisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): C 16 A
Einbauvideo
Das Messerset einer KESSEL Schneidradpumpe kann einfach und schnell getauscht werden. Dieses Montagevideo bietet eine gute Unterstützung zur Einbauanleitung und zeigt die notwendigen Schritte.
Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.
Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.
Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Freischaltcode und Kabelverschraubung | 80077 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Motor | 80890 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Verlängerungsstück H: 200 mm | 83070 | Anzeigen |
 | Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch | 83073 | Anzeigen |
 | Verlängerungsstück H: 360 mm, mit mittigem Flansch | 83075 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Verriegelungsdeckel Comfort Zulaufseite, mit Ablaufanschluss | 28054 | Anzeigen |
 | Verriegelungsdeckel Comfort Auslaufseite | 28056 | Anzeigen |
 | Entlüfter mit Aktivkohlefilter | 28060 | Anzeigen |
 | Aktivkohlefilter 5 Stück | 28061 | Anzeigen |
 | Schaltgerät Comfort 230 V, Ecolift, Pumpfix F ab 01/2011 | 28071 | Anzeigen |
 | Messeraustausch-Set für KTP 1000 / SPZ 1000 | 28075 | Anzeigen |
 | Austauschpumpe KTP/SPZ 1000 230 V, Kabellänge 5 m | 28351 | Anzeigen |
 | Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Ablaufanschluss DN 70, für Pumpfix, Ecolift, Aqualift F | 680075 | Anzeigen |
 | Klappenhalter für motorische und mechanische Klappe | 680101 | Anzeigen |
 | Druckabgang mit Rückflussverhinderer | 680104 | Anzeigen |
 | Dichtung für Aufsatzstück, ab 07/2014 | 680150 | Anzeigen |
 | Ablaufanschluss DN 70, mit Dichtung | 680215 | Anzeigen |
 | Dichtung für Abdeckplatte, System 330 mm | 686114 | Anzeigen |
 | Dichtungsset Pumpfix F und Ecolift | 70319 | Anzeigen |
 | Rückstauklappe motorisch, mit Klappenhalter | 80038 | Anzeigen |
 | Einschiebeteil für motorische Klappe, mit Klappenhalter | 80039 | Anzeigen |
 | Antriebsmotor steckerfertig, 5 m Kabel | 80076 | Anzeigen |
 | Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen |
 | Adapter Set optische Sonde | 80892 | Anzeigen |
 | Abdeckplatte 366 x 366 mm m. Ablaufkörper flach, Multistop, befl. | 830045 | Anzeigen |
 | Aufsatzstück System 400 verriegelbar, silbergrau | 830065 | Anzeigen |
 | Spitzende DN 100, mit Dichtung | 83081 | Anzeigen |
 | Muffe DN 100, mit Dichtung | 83085 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- Nennweite (DN) (nennweite): 100
- Abwasserart (abwasserart_de):
fäkalienhaltig
- Schaltgerät (schaltgeraet):
Comfort
- Abdeckung Material (abdeckung_material):
Kunststoff
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241793
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- Abdeckungsart (abdeckungsart): befliesbare Abdeckplatte
- Länge (laenge): 642 mm
- Breite (breite): 590 mm
