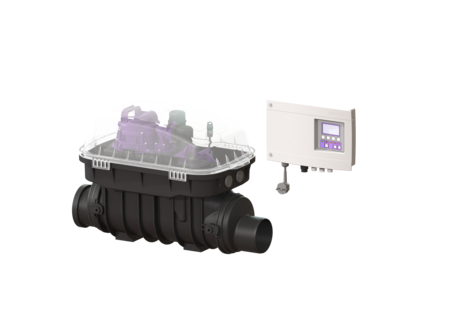

Rückstaupumpanlage Pumpfix F

DN 100, freiliegend

24100
24100

KESSEL Rückstaupumpanlage Pumpfix F, Abwasser fäkalienhaltig, mit einer überflutbaren SPZ 1000 Pumpe, Nennweite (DN) 100, Abdeckungsart Schutzhaube, Verriegelung Klipverschluss, Niveauerfassung über optische Sonde

  • Rückstaupumpanlage: nutzt das natürliche Gefälle zum Kanal - Pumpeneinsatz nur bei Rückstau
  • Flexibler Einbau, verschiedene Abdeckungen mit Ablauffunktion bei Einbau in die Bodenplatte verfügbar
  • Leise und energiesparend
Artikelnummer 24100
GTIN 4026092046487
Preisgruppe 30
Preis 4.352,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

Rückstaupumpanlage Pumpfix F DN 100, freiliegend
Die Premium-Rückstaupumpanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet. Bei Rückstau wird das motorische Verschlusssystem automatisch geschlossen. Die Entwässerung während der Rückstauphase erfolgt über die Pumpe mit integrierter Schneideinrichtung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Ausführung Notverschluss: ja Pumpensteuerung: Schaltgerät Schutzart Sonde: IP 68 (3m/48h) Motorische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienhaltig Einbausituation: freiliegende Abwasserleitung Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-388 Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Abmessungen Gewicht netto: 21,5 kg Gewicht brutto: 23 kg Gefällesprung: 9 mm Einbautiefe: 500 - 640 mm Länge: 643 mm Breite: 350 mm Höhe: 422 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 385 mm Verpackungsmaß Höhe: 465 mm Behälter/Grundkörper Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale Abdeckungsart: Schutzhaube Abdeckung Material: Kunststoff Abdeckung Farbe: transparent Abdeckung Breite: 350 mm Abdeckung Höhe: 165 mm Abdeckung Länge: 542 mm Verriegelung: Klipverschluss Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Typ Anschlussleitung Motor: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Typ Anschlussleitung Sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Steuerung Schaltgerät: Comfort Alarmgeber: optischer Sonde Instrument Niveauerfassung: optische Sonde Art Niveauerfassung: optisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 5,2 A

Einbauvideo

Das Messerset einer KESSEL Schneidradpumpe kann einfach und schnell getauscht werden. Dieses Montagevideo bietet eine gute Unterstützung zur Einbauanleitung und zeigt die notwendigen Schritte.

Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
20162 Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
80077 Freischaltcode und Kabelverschraubung 80077 Anzeigen
80889 Kabelzubehör Verlängerung für Sonde 80889 Anzeigen
80890 Kabelzubehör Verlängerung für Motor 80890 Anzeigen
80891 Kabelzubehör Verlängerung für Pumpe 80891 Anzeigen
  Bezeichnung Artikelnummer
28052 Verriegelungsdeckel Zulaufseite 28052 Anzeigen
28056 Verriegelungsdeckel Comfort Auslaufseite 28056 Anzeigen
28060 Entlüfter mit Aktivkohlefilter 28060 Anzeigen
28061 Aktivkohlefilter 5 Stück 28061 Anzeigen
28071 Schaltgerät Comfort 230 V, Ecolift, Pumpfix F ab 01/2011 28071 Anzeigen
28351 Austauschpumpe KTP/SPZ 1000 230 V, Kabellänge 5 m 28351 Anzeigen
680018 Einhandverschluss für Rückflussverhinderer 680018 Anzeigen
680034 Batterie 9 V Block 680034 Anzeigen
680101 Klappenhalter für motorische und mechanische Klappe 680101 Anzeigen
680104 Druckabgang mit Rückflussverhinderer 680104 Anzeigen
70319 Dichtungsset Pumpfix F und Ecolift 70319 Anzeigen
80038 Rückstauklappe motorisch, mit Klappenhalter 80038 Anzeigen
80039 Einschiebeteil für motorische Klappe, mit Klappenhalter 80039 Anzeigen
80076 Antriebsmotor steckerfertig, 5 m Kabel 80076 Anzeigen
80888 Ersatzteilset optische Sonde 5 m Kabel 80888 Anzeigen
80892 Adapter Set optische Sonde 80892 Anzeigen
83031 Schutzhaube transparent 83031 Anzeigen
83032 Aufsatzstück zur Anbringung einer Schutzhaube 83032 Anzeigen
83081 Spitzende DN 100, mit Dichtung 83081 Anzeigen
83085 Muffe DN 100, mit Dichtung 83085 Anzeigen
  • Nennweite (DN) (nennweite): 100
  • Schaltgerät (schaltgeraet): Comfort
  • Abdeckung Material (abdeckung_material): Kunststoff
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241793
  • Einbausituation (einbausituation): freiliegende Abwasserleitung
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Länge (laenge): 643  mm
  • Breite (breite): 350  mm
