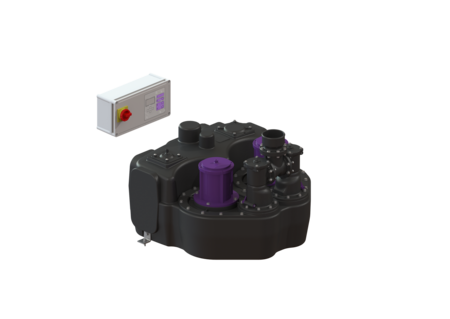

Hebeanlage Aqualift F Duo

Comfort, SPF 1500-S1

11604
11604
Datenblatt

KESSEL Hebeanlage Aqualift F Duo, Abwasser fäkalienhaltig, Betriebsart S1, Förderhöhe 8 m, Schaltgerät Comfort, Höhe 539 mm, mit 2 überflutbaren SPF 1500 Pumpen, Druckabgang senkrecht, Absperreinrichtung ohne Schieber

  • Verschiedene Leistungsklassen verfügbar
  • Drucksensor zur sicheren pneumatischen Niveauerfassung
  • Schaltgerät mit Selbstdiagnosesystem
Artikelnummer 11604
GTIN 4026092071021
Preisgruppe 20
Preis 12.436,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

Hebeanlage Aqualift F Duo Comfort, SPF 1500-S1
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Doppelanlage Absperreinrichtung: ohne Schieber Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: senkrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) ATEX zertifiziert: nein Abmessungen Gewicht netto: 96 kg Gewicht brutto: 102 kg Länge: 773 mm Breite: 780 mm Höhe: 539 mm Verpackungsmaß Länge: 773 mm Verpackungsmaß Breite: 780 mm Verpackungsmaß Höhe: 539 mm Behälter/Grundkörper Druckabgang (DN): 100 Druckabgang (DA): 110 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Abstand Rohrsohle Zulauf zu Behälterboden: 245 mm Abstand Rohrmitte Zulauf zu Behälterboden: 300 mm Zulauf max. Anbohrung (DN): 150 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 2 Nutzvolumen: 50 l Behältervolumen: 120 l Fördereinrichtung Pumpe: SPF 1500 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Anschlusstyp: Direktanschluss Nennstrom: 2,7 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,77 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 40 m³/h Förderhöhe max.: 8 m Drehzahl: 1415 U/min Leistung P1: 1,4 kW Leistung P2: 1,1 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr mit Druckwächter Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 2,7 A

Einbauvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
20162 Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
28015 Nachrüstsatz Alarmschwimmer, Aqualift F und F Duo 28015 Anzeigen
28048 Kompressor-Set zur Lufteinperlung 28048 Anzeigen
28662 Verbindungsschlauch DN 80, L: 200 mm 28662 Anzeigen
28663 Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
28682 Absperrschieber DN 80, Kunststoff, waagrecht 28682 Anzeigen
28683 Absperrschieber DN 100, Kunststoff, waagrecht 28683 Anzeigen
28698 Absperrschieber DN 100, Kunststoff 28698 Anzeigen
28699 Absperrschieber DN 150, Kunststoff 28699 Anzeigen
28712 Flanschanschluss DN 100, für Kunststoffarmaturen 28712 Anzeigen
28713 Flanschanschluss DN 80, für Kunststoffarmaturen 28713 Anzeigen
28714 Flanschadapter DN 80, für Kunststoffarmatur 28714 Anzeigen
28715 Absperrschieber DN 80, Kunststoff, senkrecht 28715 Anzeigen
28716 Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch 28716 Anzeigen
28792 GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
  Bezeichnung Artikelnummer
28046 Druckwächter Duo, mit Dichtung, bis 12/2009 28046 Anzeigen
28051 Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung 28051 Anzeigen
28065 Pumpenantrieb SPF 1500 400 V, S1, 5 m Kabel 28065 Anzeigen
28608 Dichtungsset DN 70, DN 100 28608 Anzeigen
28663 Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
28677 Klappengehäuse mit Druckschlauch, DN 100 28677 Anzeigen
28757 Schaltgerät Comfort Duo, 400 V, 2x2,5-4,0 A 28757 Anzeigen
680034 Batterie 9 V Block 680034 Anzeigen
680044 Reinigungsdeckel verschraubt, 160x140 mm 680044 Anzeigen
680045 Dichtung Pumpenflansch 680045 Anzeigen
680046 Befestigungswinkel mit Schrauben (2 Stück) 680046 Anzeigen
680047 Schraubenset verzinkt, 14 Stück 680047 Anzeigen
680049 Tauchrohr mit Druckwächter, Duo, 10 m, bis 12/2009 680049 Anzeigen
680050 Pumpenflansch SPF 1400 - SPF 4500 680050 Anzeigen
680052 Dichtung für SPF 1400 - SPF 4500 680052 Anzeigen
680053 Klappenset Rollring, Klappe, Klappenhalter 680053 Anzeigen
680056 Tauchrohr Duo, 5 m, ab 01/2010 680056 Anzeigen
680061 Klappengehäuse für Duo-Anlagen, ohne Absperrschieber 680061 Anzeigen
680643 Laufrad SPF 1400/1500, für Aqualift Hebeanlagen 680643 Anzeigen
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Schaltgerät (schaltgeraet): Comfort
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241940
  • Einbausituation (einbausituation): freie Aufstellung
  • Pumpe (pumpe): SPF 1500
  • Laufrad Typ (laufrad_typ): Freistromrad
  • Absperreinrichtung (absperreinrichtung): ohne Schieber
