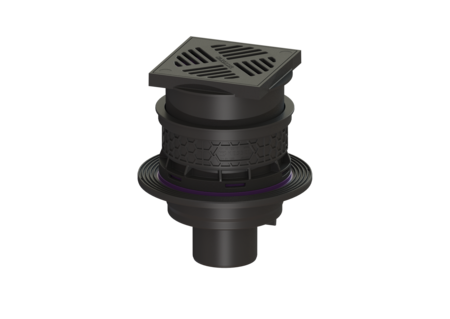

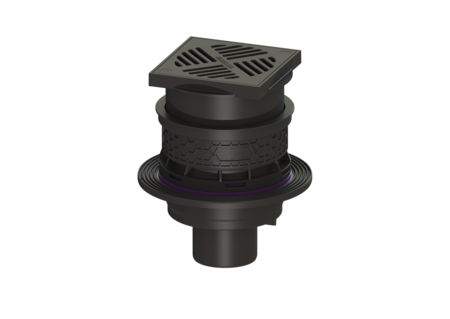

Kellerablauf Universale Plus
senkr., schwarz, Rückstauverschluss, WU
KESSEL Kellerablauf Universale Plus, schwarz, Rückstauschutz Typ 5, Stutzen senkrecht, 2 mechanische Rückstauklappen, Einbautiefe 293 - 350 mm, Notverschluß, Einbau in die Bodenplatte
- Nachhaltig durch Einsatz von Rezyklat-Material
- Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
- Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
Artikelnummer | 27631 |
---|---|
GTIN | 4026092096864 |
Preisgruppe | 10 |
Preis |
399,70
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Kellerablauf Universale Plus senkr., schwarz, Rückstauverschluss, WU
Der Kellerablauf Universale Plus aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft). Ausführung Schlammeimer: ja Notverschluss: ja WU-Flansch: werksseitig vormontiert Sperrwasserhöhe: 60 mm Ablaufleistung (l/s) mit 10 mm Aufstau: 1,4 Ablaufleistung (l/s) mit 20 mm Aufstau: 1,9 Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 1253 Nennweite (DN): 100 Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Rückstauschutz: Typ 5 ATEX zertifiziert: nein Abmessungen Gewicht netto: 3,21 kg Gewicht brutto: 3,62 kg Durchmesser: 295 mm Aussparungsmaß Breite: 310 mm Aussparungsmaß Länge: 310 mm Verstellbereich: 23 - 80 Einbautiefe: 293 - 350 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Höhe: 270 mm Verpackungsmaß Länge: 344 mm Verpackungsmaß Breite: 344 mm Verpackungsmaß Höhe: 353 mm Behälter/Grundkörper Stutzen Ausführung: senkrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 200 mm Abdeckung Höhe: 25 mm Abdeckung Länge: 200 mm Belastungsklasse: K 3 (EN 1253-1) Schlammeimer: ja
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Rückstauverschluss Modul für Kellerabläufe mit zwei Klappen | 27603 | Anzeigen | |
Schlammeimer für Kellerablauf "Der Universale" | 27604 | Anzeigen | |
Schlitzrost 188x188 mm, aus Kunststoff, schwarz | 27613 | Anzeigen | |
Grundkörper Universale Plus senkrecht, mit Rückstauverschluss, WU | 27650 | Anzeigen | |
Aufsatzstück für Kunststoffrost | 27714 | Anzeigen | |
Aufsatzstück Schlitzrost schwarz, 200 x 200 mm, K 3 | 48964 | Anzeigen | |
WU-Dichtflansch Universale Plus, senkrecht | 48967 | Anzeigen | |
Dichtung für Kellerablauf System 200, D: 175 mm | 681036 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate | |
Leistungserklärung |
- Nennweite (DN) (nennweite): 100
- Abdeckung Material (abdeckung_material): Kunststoff
- Einbausituation (einbausituation): Einbau in die Bodenplatte
- Abwasserart (abwasserart_de): fäkalienfrei
- Stutzen Ausführung (stutzen_ausfuehrung): senkrecht
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Rückstauschutz (rueckstauschutz): Typ 5
- (verriegelung):
- Geruchsverschluss (geruchsverschluss):
- (wu-flansch):
