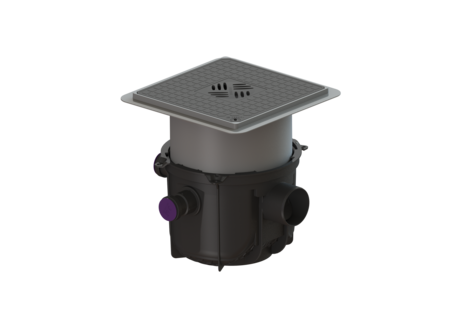

Rückstaupumpanlage Pumpfix S
DN 100, mit schwarzer Abdeckplatte
KESSEL Rückstaupumpanlage Pumpfix S, Nennweite (DN) 100, Abwasser fäkalienfrei, Anlage für Verbau in WU-Beton geeignet, WU-Beton, Abdeckungsart Abdeckplatte, Leistung P1 600 kW
- Entwässert verlässlich gegen den Rückstaudruck
- Dauerlauffähige Pumpe mit Freistromrad für höchste Betriebssicherheit
- Anlage für Verbau in WU-Beton geeignet
| Artikelnummer | 280451S |
|---|---|
| GTIN | 4026092085516 |
| Preisgruppe | 10 |
| Preis |
2.435,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |

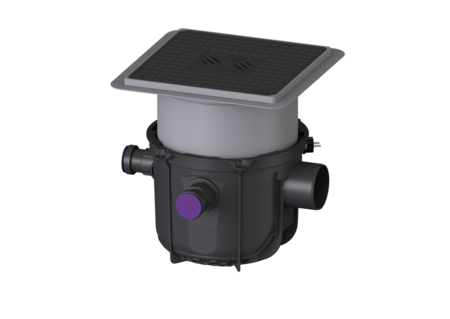

Rückstaupumpanlage Pumpfix S DN 100, mit schwarzer Abdeckplatte
Die Rückstaupumpanlage für fäkalienfreies Abwasser ist mit einer Pumpe und zwei mechanischen Rückstauverschlüssen ausgestattet, die bei Rückstau selbsttätig schließen. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Die Entwässerung während der Rückstauphase erfolgt über die integrierte Pumpe gegen den Rückstaudruck direkt in den Abwasserkanal. - mit teleskopischem Aufsatzstück für stufenlosen Höhen- und Niveauausgleich und integriertem Bodenablauf - Anlage für Verbau in WU-Beton geeignet, Grundwasserbeständigkeit von 3 m - Rückstauschutz nach EN 13564 Typ 5 - inklusive Stutzen DN 50 für Zulauf und Kabelleerrohr - dauerlauffähige Pumpe mit Freistromrad für höchste Betriebssicherheit - inklusive Schwimmerschalter zur Niveauerfassung Ausführung Hinweis Einbau: Anlage für Verbau in WU-Beton geeignet Ablaufleistung (l/s) mit 20 mm Aufstau: 1,6 Mechanische Rückstauklappen: 2 Anlagenverbau: WU-Beton Allgemeine Merkmale Norm: EN 13564 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienfrei Auslieferungszustand: steckerfertig Rückstauschutz: Typ 5 ATEX zertifiziert: nein Abmessungen Gewicht netto: 10,8 kg Gewicht brutto: 12,1 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 600 mm Aussparungsmaß Länge: 600 mm Einbautiefe: 330 - 460 mm Länge: 485 mm Breite: 380 mm Verpackungsmaß Länge: 445 mm Verpackungsmaß Breite: 445 mm Verpackungsmaß Höhe: 466 mm Behälter/Grundkörper Anschluss Kabelleerrohr (DN): 50 Zulauf Nennweite (DN): 50 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Ablauffunktion: ja Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Rahmen Breite: 380 mm Rahmen Länge: 380 mm Bodenbelaghöhe max.: 16 mm Form Aufsatzstück: eckig Fördereinrichtung Pumpe: GTF 500 Anzahl Pumpen: 1 Gewicht Pumpe: 6 kg Anschlusstyp: Schuko 2-polig Nennstrom: 2,7 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,91 Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderhöhe max.: 8 m Drehzahl: 2800 U/min Leistung P1: 600 kW Leistung P2: 360 kW Betriebsart: S1 Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Steuerung Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Nennstrom: 2,7 A Erforderliche Absicherung (Leitungsschutz): C 16 A
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen |
 | Geruchsverschluss Megastop | 48550 | Anzeigen |
 | Haarsieb Kunststoff, für Badabläufe System 125 | 48700 | Anzeigen |
 | Geruchsverschluss für Der Ultraflache 79 | 680696 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, schwarz | 680795 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Multistop, schwarz | 680796 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, grau | 680797 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Multistop, grau | 680798 | Anzeigen |
 | Abdeckplatte schwarz, tagwasserdicht, 366x366 mm | 830050 | Anzeigen |
 | Abdeckplatte befliesbar, tagwasserdicht | 830052 | Anzeigen |
 | Verlängerungsstück vertiefter Einbau, Flansch/Gegenflansch | 830073 | Anzeigen |
 | Verlängerungsstück Bodenplatte, für WU-Beton | 830075 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Nennweite (DN) (nennweite): 100
- Abdeckung Material (abdeckung_material):
Kunststoff
- Abwasserart (abwasserart_de):
fäkalienfrei
- Abdeckungsart (abdeckungsart): Abdeckplatte
- Länge (laenge): 485 mm
- Breite (breite): 380 mm
- Rückstauschutz (rueckstauschutz): Typ 5
- Pumpe (pumpe): GTF 500
- Einbautiefe (einbautiefe): 330 mm
