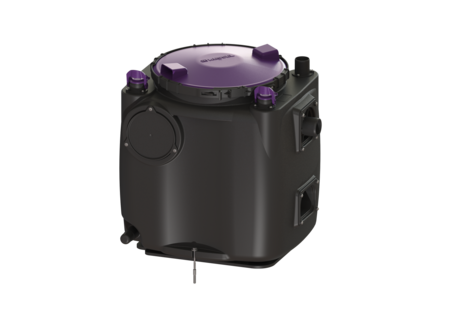

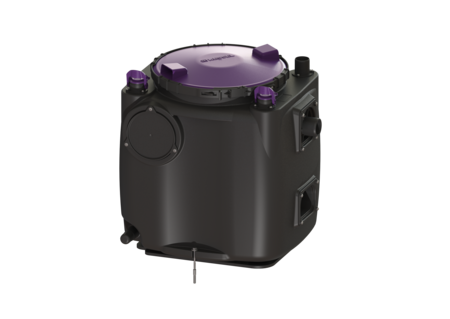

Hebeanlage Aqualift S 100
Mono, GTF 1250, freie Aufstellung
KESSEL Hebeanlage Aqualift S 100 Mono, Abwasser fäkalienfrei, Schuko 2-polig, Pumpensteuerung durch Schwimmerschalter, mit einer überflutbaren GTF 1250 Pumpe, Betriebsart S3 - 50 %
- Einfache werkzeuglose Wartung
- Behälter aus PE, beständig gegen aggressive Abwässer
- Inklusive Rückflussverhinderer für die Druckleitung
| Artikelnummer | 28512 |
|---|---|
| GTIN | 4026092092873 |
| Preisgruppe | 20 |
| Preis |
3.495,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift S 100 Mono, GTF 1250, freie Aufstellung
Die Hebeanlage für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie integriertem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Einzelanlage Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: freie Aufstellung Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Anlagen Typ: Mono Abmessungen Gewicht netto: 31,95 kg Gewicht brutto: 31,95 kg Länge: 670 mm Breite: 530 mm Höhe: 650 mm Verpackungsmaß Länge: 700 mm Verpackungsmaß Breite: 800 mm Verpackungsmaß Höhe: 779 mm Behälter/Grundkörper Druckabgang (DN): 50 Druckabgang (DA): 63 mm Zulauf Nennweite (DN): 100 mm Nutzvolumen: 25 l Behältervolumen: 120 l Abdeckungsmerkmale Abdeckungsart: Deckel Abdeckung Material: Kunststoff Abdeckung Farbe: violett Verriegelung: Schnellspannverschluss Dichtheit: geruchsdicht Fördereinrichtung Pumpe: GTF 1250 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: Schuko 2-polig Nennstrom: 5,4 A Schutzklasse: I Isolationsklasse: F Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 20 m³/h Förderhöhe max.: 11 m Drehzahl: 2700 U/min Leistung P1: 1,3 kW Leistung P2: 0,8 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 10 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Motorschutz Schalter: ja Instrument Niveauerfassung: Schwimmerschalter Art Niveauerfassung: mechanisch Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Erforderliche Absicherung (Leitungsschutz): C 16 A
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Sägeglocke für DN 100/125/150 | 500100 | Anzeigen |
| Sägeglocke für DN 50/70/100 | 500101 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 125 | 850118 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 150 | 850119 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen |
 | Dichtung für Druckabgang | 680067 | Anzeigen |
 | Deckel mit Dichtung | 680076 | Anzeigen |
 | Dichtung für Aufsatzstück, ab 07/2014 | 680150 | Anzeigen |
 | Deckel d: 420 mm, bis 03/2004 | 680326 | Anzeigen |
 | Pumpenanschluss mit Dichtung und Klappe | 680475 | Anzeigen |
 | Pumpenverbindung Minilift L, Aqualift S | 680760 | Anzeigen |
 | Klappengehäuse Mono, mit Pumpenverbindung | 680761 | Anzeigen |
 | Drehverschluss für Verriegelung Pumpenverbindung | 680762 | Anzeigen |
 | Zulaufstutzen DN 100 für Aqualift S 100/200 | 680986 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- Abdeckung Material (abdeckung_material):
Kunststoff
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241937
- Einbausituation (einbausituation):
freie Aufstellung
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienfrei
- Pumpe (pumpe): GTF 1250
- (ausfuehrung):
- Anlagenart (anlagenart): Einzelanlage
