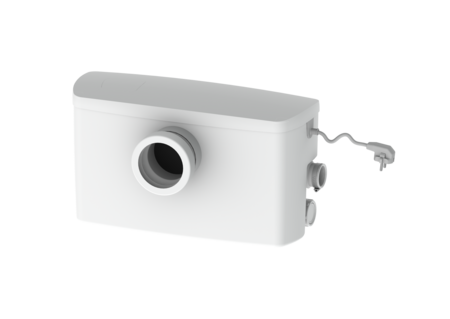

Kleinhebeanlage Minilift F
freie Aufstellung
KESSEL Kleinhebeanlage Minilift F, Abwasser fäkalienhaltig, freie Aufstellung, mit einer überflutbaren Pumpe, Betriebsart S3 - 30 %, Niveauerfassung pneumatisch
- Hochleistungsschneidwerk SharkTwister
- Intelligente Steuerungstechnik
- Einfache Wartung
| Artikelnummer | 28520 |
|---|---|
| GTIN | 4026092072899 |
| Preisgruppe | 20 |
| Preis |
1.588,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Kleinhebeanlage Minilift F freie Aufstellung
Die steckerfertige Kleinhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist geeignet für die Abwasserentsorgung von Einzeltoiletten. Der Sammelbehälter aus Kunststoff (ABS) ist mit einem Rückflussverhinderer, einem Aktivkohlefilter, einer Alarmfunktion sowie einem waagerechten Zulauf DN 100 und zwei seitlichen Zuläufen DN 40 ausgestattet. Das integrierte Schaltgerät steuert die Kleinhebeanlage über eine pneumatische Niveauerfassung. Ausführung Anlagenart: Einzelanlage Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: weiß Norm: EN 12050-3 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: steckerfertig Abmessungen Gewicht netto: 7,33 kg Gewicht brutto: 7,53 kg Länge: 488 mm Breite: 237 mm Höhe: 285 mm Verpackungsmaß Länge: 600 mm Verpackungsmaß Breite: 240 mm Verpackungsmaß Höhe: 330 mm Behälter/Grundkörper Druckabgang (DA): 28 mm Abstand Rohrmitte Auslauf zu Behälterboden: 108 mm Abstand Rohrmitte Zulauf zu Behälterboden: 180 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 3 Nutzvolumen: 4 l Behältervolumen: 11 l Fördereinrichtung Anzahl Pumpen: 1 Anschlusstyp: Schuko 2-polig Nennstrom: 2,8 A Länge Netzanschlussleitung Pumpe: 1,6 m Schutzklasse: I Schutzart Pumpe: IP 44 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 35 °C Förderhöhe max.: 6,4 m Drehzahl: 2900 U/min Leistung P1: 0,65 kW Leistung P2: 0,35 kW Betriebsart: S3 - 30 % Typ Anschlussleitung Pumpe: H03 VV-F 3G 0,75 mm² Laufrad Typ: Schneidwerk Steuerung Art Niveauerfassung: pneumatisch Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Nennstrom: 2,8 A
Produktvideo
Minilift F entsorgt das WC, und über zwei weitere Anschlüsse z. B. Waschbecken, Dusche, in Räumen unterhalb der Rückstauebene oder ohne ausreichendes Gefälle zum nächsten Abwasser-Sammelrohr.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Rückflussverhinderer mit Druckabgang | 680542 | Anzeigen |
 | Zulaufset DN 40, mit Rückschlagklappe | 680543 | Anzeigen |
 | Aktivkohlefilter für Minilift F | 680544 | Anzeigen |
 | Dichtung für Pumpe Minilift F | 680545 | Anzeigen |
 | Austauschpumpe Minilift F mit Dichtungsüberwachung | 680546 | Anzeigen |
 | Kondensator für Minilift F | 680547 | Anzeigen |
 | Zulaufdichtung DN 100, für Minilift F | 680673 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung |
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241937
- Einbausituation (einbausituation):
freie Aufstellung
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienhaltig
- Zulauf Nennweite (DN) (zulauf_nennweite_dn): 100 mm
