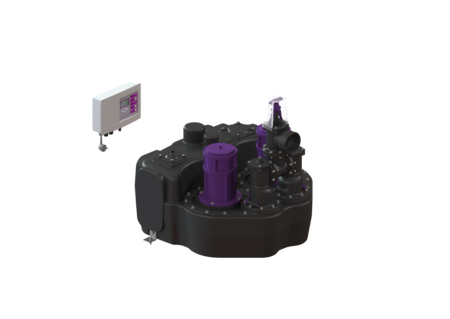

Hebeanlage Aqualift F Duo
Comfort, SPF 1400-S3, Schieber
KESSEL Hebeanlage Aqualift F Duo, Abwasser fäkalienhaltig, Förderhöhe 7 m, Schaltgerät Comfort, Höhe 788 mm, mit 2 überflutbaren SPF 1400-S3 Pumpen, Druckabgang waagrecht, Absperreinrichtung Schieber aus Kunststoff
- Verschiedene Leistungsklassen verfügbar
- Drucksensor zur sicheren pneumatischen Niveauerfassung
- Schaltgerät mit Selbstdiagnosesystem
| Artikelnummer | 28629-C |
|---|---|
| GTIN | 4026092058503 |
| Preisgruppe | 20 |
| Preis |
12.161,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift F Duo Comfort, SPF 1400-S3, Schieber

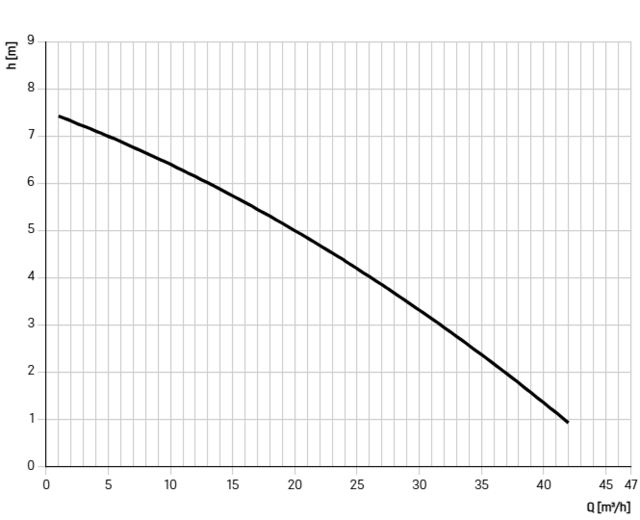

Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Kunststoff Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Abmessungen Gewicht netto: 108 kg Gewicht brutto: 108 kg Länge: 773 mm Breite: 780 mm Höhe: 788 mm Verpackungsmaß Länge: 855 mm Verpackungsmaß Breite: 775 mm Verpackungsmaß Höhe: 640 mm Behälter/Grundkörper Druckabgang (DN): 100 Druckabgang (DA): 110 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 590 mm Abstand Rohrsohle Zulauf zu Behälterboden: 245 mm Abstand Rohrmitte Zulauf zu Behälterboden: 300 mm Zulauf max. Anbohrung (DN): 150 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 2 Nutzvolumen: 50 l Behältervolumen: 120 l Fördereinrichtung Pumpe: SPF 1400-S3 Anzahl Pumpen: 2 Gewicht Pumpe: 25 kg Anschlusstyp: codierter Stecker Nennstrom: 7,3 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,98 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 38 m³/h Förderhöhe max.: 7 m Drehzahl: 1370 U/min Leistung P1: 1,6 kW Leistung P2: 1,1 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr mit Druckwächter Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Nachrüstsatz Alarmschwimmer, Aqualift F und F Duo | 28015 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | Verbindungsschlauch DN 80, L: 200 mm | 28662 | Anzeigen |
 | Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen |
 | Absperrschieber DN 80, Kunststoff, waagrecht | 28682 | Anzeigen |
 | Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | Anzeigen |
 | Absperrschieber DN 100, Kunststoff | 28698 | Anzeigen |
 | Absperrschieber DN 150, Kunststoff | 28699 | Anzeigen |
 | Flanschanschluss DN 100, für Kunststoffarmaturen | 28712 | Anzeigen |
 | Flanschanschluss DN 80, für Kunststoffarmaturen | 28713 | Anzeigen |
 | Flanschadapter DN 80, für Kunststoffarmatur | 28714 | Anzeigen |
 | Absperrschieber DN 80, Kunststoff, senkrecht | 28715 | Anzeigen |
 | Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch | 28716 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Potentialfreier Kontakt Zusatzplatine für Schaltgeräte | 80072 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Pumpenantrieb SPF 1400 230 V, S3, 5 m Kabel, mit Kondensator | 28029 | Anzeigen |
 | Druckwächter Duo, mit Dichtung, bis 12/2009 | 28046 | Anzeigen |
 | Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung | 28051 | Anzeigen |
 | Dichtungsset DN 70, DN 100 | 28608 | Anzeigen |
| Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen |
 | Klappengehäuse mit Druckschlauch, DN 100 | 28677 | Anzeigen |
| Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | Anzeigen |
 | Schaltgerät Comfort Duo, 230 V | 28746 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Reinigungsdeckel verschraubt, 160x140 mm | 680044 | Anzeigen |
 | Dichtung Pumpenflansch | 680045 | Anzeigen |
 | Befestigungswinkel mit Schrauben (2 Stück) | 680046 | Anzeigen |
 | Schraubenset verzinkt, 14 Stück | 680047 | Anzeigen |
 | Tauchrohr mit Druckwächter, Duo, 10 m, bis 12/2009 | 680049 | Anzeigen |
 | Pumpenflansch SPF 1400 - SPF 4500 | 680050 | Anzeigen |
 | Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen |
 | Klappenset Rollring, Klappe, Klappenhalter | 680053 | Anzeigen |
 | Tauchrohr Duo, 5 m, ab 01/2010 | 680056 | Anzeigen |
 | Klappengehäuse für Duo-Anlagen, ohne Absperrschieber | 680061 | Anzeigen |
 | Laufrad SPF 1400/1500, für Aqualift Hebeanlagen | 680643 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienhaltig
- Schaltgerät (schaltgeraet):
Comfort
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241940
- Einbausituation (einbausituation):
freie Aufstellung
- Pumpe (pumpe): SPF 1400-S3
- Laufrad Typ (laufrad_typ): Freistromrad
- Absperreinrichtung (absperreinrichtung): Schieber aus Kunststoff
