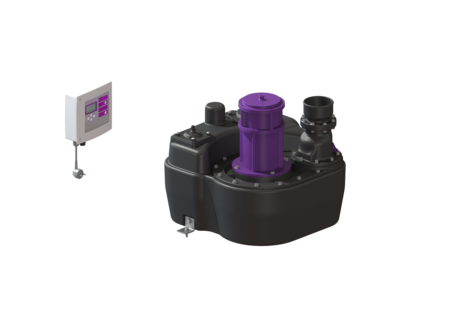

Hebeanlage Aqualift F
Mono, Comfort, SPF 1400-S3
KESSEL Hebeanlage Aqualift F Mono, Abwasser fäkalienhaltig, Schaltgerät Comfort, freie Aufstellung, Einzelanlage, mit einer überflutbaren SPF 1400 Pumpe, Absperreinrichtung ohne Schieber, Druckabgang senkrecht
- Verschiedene Leistungsklassen verfügbar
- Drucksensor zur sicheren pneumatischen Niveauerfassung
- Inklusive Schalldämmmatte
| Artikelnummer | 28646-C |
|---|---|
| GTIN | 4026092058473 |
| Preisgruppe | 20 |
| Preis |
5.090,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift F Mono, Comfort, SPF 1400-S3
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Einzelanlage Absperreinrichtung: ohne Schieber Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: senkrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Mono ATEX zertifiziert: nein Abmessungen Gewicht netto: 46,75 kg Gewicht brutto: 48,4 kg Länge: 564 mm Breite: 525 mm Höhe: 539 mm Verpackungsmaß Länge: 645 mm Verpackungsmaß Breite: 530 mm Verpackungsmaß Höhe: 370 mm Behälter/Grundkörper Druckabgang (DN): 100 Druckabgang (DA): 110 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Abstand Rohrsohle Zulauf zu Behälterboden: 125 mm Abstand Rohrmitte Zulauf zu Behälterboden: 180 mm Zulauf max. Anbohrung (DN): 150 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 50 l Fördereinrichtung Pumpe: SPF 1400 Anzahl Pumpen: 1 Gewicht Pumpe: 25 kg Anschlusstyp: codierter Stecker Nennstrom: 7,3 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,98 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 38 m³/h Förderhöhe max.: 7 m Drehzahl: 1370 U/min Leistung P1: 1,6 kW Leistung P2: 1,1 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Comfort Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 7,3 A
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Nachrüstsatz Alarmschwimmer, Aqualift F und F Duo | 28015 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | Verbindungsschlauch DN 80, L: 200 mm | 28662 | Anzeigen |
 | Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen |
 | Absperrschieber DN 80, Kunststoff, waagrecht | 28682 | Anzeigen |
 | Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | Anzeigen |
 | Absperrschieber DN 100, Kunststoff | 28698 | Anzeigen |
 | Absperrschieber DN 150, Kunststoff | 28699 | Anzeigen |
 | Flanschanschluss DN 100, für Kunststoffarmaturen | 28712 | Anzeigen |
 | Flanschanschluss DN 80, für Kunststoffarmaturen | 28713 | Anzeigen |
 | Flanschadapter DN 80, für Kunststoffarmatur | 28714 | Anzeigen |
 | Absperrschieber DN 80, Kunststoff, senkrecht | 28715 | Anzeigen |
 | Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch | 28716 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Potentialfreier Kontakt Zusatzplatine für Schaltgeräte | 80072 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Pumpenantrieb SPF 1400 230 V, S3, 5 m Kabel, mit Kondensator | 28029 | Anzeigen |
 | Druckwächter Mono, mit Dichtung | 28045 | Anzeigen |
 | Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung | 28051 | Anzeigen |
 | Dichtungsset DN 70, DN 100 | 28608 | Anzeigen |
| Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen |
 | Klappengehäuse Set Mono, DN 100 | 28676 | Anzeigen |
| Flanschadapter DN 80, für Kunststoffarmatur | 28714 | Anzeigen |
 | Schaltgerät Comfort Mono, 230 V | 28731 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Reinigungsdeckel verschraubt, 160x140 mm | 680044 | Anzeigen |
 | Dichtung Pumpenflansch | 680045 | Anzeigen |
 | Befestigungswinkel mit Schrauben (2 Stück) | 680046 | Anzeigen |
 | Schraubenset verzinkt, 14 Stück | 680047 | Anzeigen |
 | Tauchrohr Mono, 10 m Kabel | 680048 | Anzeigen |
 | Pumpenflansch SPF 1400 - SPF 4500 | 680050 | Anzeigen |
 | Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen |
 | Klappenset Rollring, Klappe, Klappenhalter | 680053 | Anzeigen |
 | Tauchrohr Mono, 5 m Schlauch | 680055 | Anzeigen |
 | Klappengehäuse für Mono-Anlagen, ohne Absperrschieber | 680060 | Anzeigen |
 | Schaltgerät Standard Mono, 230 V, mit Kondensator | 680062 | Anzeigen |
 | Pumpenantrieb SPF 1400 230 V, S1, 5 m Kabel, ohne Kondensator | 680095 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienhaltig
- Schaltgerät (schaltgeraet):
Comfort
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241940
- Einbausituation (einbausituation):
freie Aufstellung
- Pumpe (pumpe): SPF 1400
- Laufrad Typ (laufrad_typ): Freistromrad
- Absperreinrichtung (absperreinrichtung): ohne Schieber
