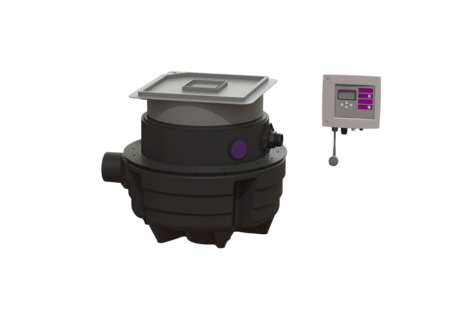

Hebeanlage Aqualift F Compact
Mono, SPZ 1000, Bodenpl., befliesbar
KESSEL Hebeanlage Aqualift F Compact Mono, Abwasser fäkalienhaltig, Abdeckungsart befliesbare Abdeckplatte, Einbau in die Bodenplatte, Einbautiefe 490 - 600 mm, mit einer überflutbaren SPZ 1000 Pumpe
- Passend für komplette Kellerentwässerung
- Integrierte Ablauffunktion bei Einbau in die Bodenplatte
- Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
| Artikelnummer | 28701X |
|---|---|
| GTIN | 4026092093382 |
| Preisgruppe | 20 |
| Preis |
6.015,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift F Compact Mono, SPZ 1000, Bodenpl., befliesbar
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Einzelanlage Absperreinrichtung: ohne Schieber Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-484 Anlagen Typ: Mono Geruchsverschluss: Multistop Abmessungen Gewicht netto: 34,2 kg Gewicht brutto: 36 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 800 mm Aussparungsmaß Länge: 800 mm Einbautiefe: 490 - 600 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 670 mm Breite: 590 mm Verpackungsmaß Länge: 620 mm Verpackungsmaß Breite: 620 mm Verpackungsmaß Höhe: 1030 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Anschluss Kabelleerrohr (DN): 50 Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 351 mm Abstand Rohrsohle Auslauf zu Behälterboden: 351 mm Abstand Rohrsohle Zulauf zu Behälterboden: 152 mm Abstand Rohrmitte Zulauf zu Behälterboden: 207 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 40 l Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Ablauffunktion: ja Verriegelung: Lock & Lift Bodenbelaghöhe max.: 16 mm Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Variante der Warneinrichtung: akustische und optische Meldung Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V
Einbauvideo
Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.
Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Übergangsstück DN 50/70 | 27126 | Anzeigen |
 | Übergangsstück DN 100/70 | 27602 | Anzeigen |
 | Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm | 28040 | Anzeigen |
| Druckleitungsset mit 5 m Druckleitungsschlauch, DA 50 mm | 28062 | Anzeigen |
 | Adapter für Druckanschluss, DN 32, PE | 28086 | Anzeigen |
 | Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen |
 | Geruchsverschluss Megastop | 48550 | Anzeigen |
 | Haarsieb Kunststoff, für Badabläufe System 125 | 48700 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Multistop, schwarz | 680796 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Multistop, grau | 680798 | Anzeigen |
 | Abdeckplatte schwarz, tagwasserdicht, 384x384 mm | 83050 | Anzeigen |
 | Abdeckplatte befliesbar, tagwasserdicht, 384x384 mm | 83052 | Anzeigen |
 | Verlängerungsstück H: 200 mm | 83070 | Anzeigen |
 | Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch | 83073 | Anzeigen |
 | Verlängerungsstück H: 360 mm, mit mittigem Flansch | 83075 | Anzeigen |
 | WU-Einbauset DA: 40 mm, für Bauunternehmer | 83077 | Anzeigen |
| WU-Einbauset DA: 50 mm, für Bauunternehmer | 83079 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Messeraustausch-Set für KTP 1000 / SPZ 1000 | 28075 | Anzeigen |
 | Spritzschutzset für optische Sonde | 28706 | Anzeigen |
 | Schaltgerät Comfort Mono, 230 V | 28731 | Anzeigen |
 | Abdeckung für Pumpenöffnung | 28732 | Anzeigen |
 | Pumpenplatte für Aqualift F Compact | 28733 | Anzeigen |
 | Anschlussstück Tauchrohr | 28734 | Anzeigen |
 | Austauschpumpe KTP/SPZ 1000 230 V, mit verlängertem Druckabgang | 28739 | Anzeigen |
 | Tauchrohr Aqualift F Compact, 5 m Schlauch | 28744 | Anzeigen |
| Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen |
 | Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Pumpenverbindung passend für Pumpstationen, bis 12/2015 | 680065 | Anzeigen |
 | Dichtung für Druckabgang | 680067 | Anzeigen |
 | Drehverschluss für Pumpen | 680070 | Anzeigen |
 | Ablaufanschluss DN 70, für Pumpfix, Ecolift, Aqualift F | 680075 | Anzeigen |
 | Deckel mit Dichtung | 680076 | Anzeigen |
 | Dichtung für Aufsatzstück, ab 07/2014 | 680150 | Anzeigen |
 | Rost befliesbar, Lock & Lift, ABS | 680224 | Anzeigen |
 | Dichtungsset Aqualift F Compact Mono | 680453 | Anzeigen |
 | Pumpenanschluss Aqualift F Compact, Mono, ab 01/2016 | 680486 | Anzeigen |
 | Geruchsverschluss für Der Ultraflache 79 | 680696 | Anzeigen |
 | Dichtung für Abdeckplatte, System 330 mm | 686114 | Anzeigen |
 | Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen |
 | Adapter Set optische Sonde | 80892 | Anzeigen |
 | Abdeckplatte 366 x 366 mm mit Ablaufkörper hoch, 50 mm GV, befl. | 830055 | Anzeigen |
 | Aufsatzstück System 400 verriegelbar, silbergrau | 830065 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- Abwasserart (abwasserart_de): fäkalienhaltig
- Schaltgerät (schaltgeraet):
Comfort
- Abdeckung Material (abdeckung_material):
Kunststoff
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- Abdeckungsart (abdeckungsart): befliesbare Abdeckplatte

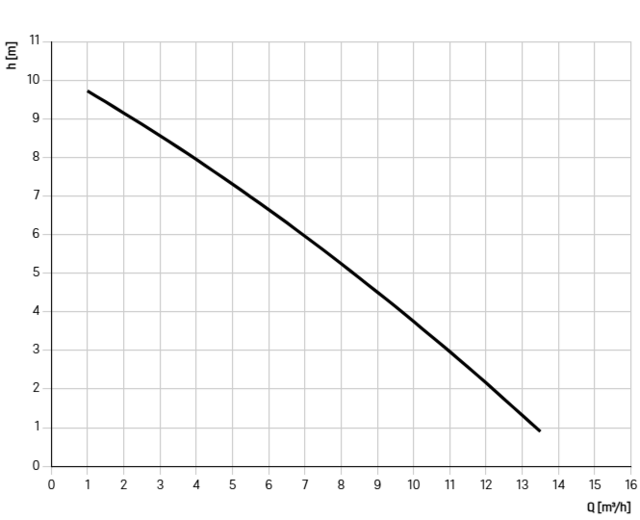

- Pumpe (pumpe): SPZ 1000
- Einbautiefe (einbautiefe): 490 mm
- Geruchsverschluss (geruchsverschluss): Multistop
- (ausfuehrung):
