Hebeanlage Aqualift F

Mono, Comfort, SPF 1500-S3

28751
28751
Datenblatt

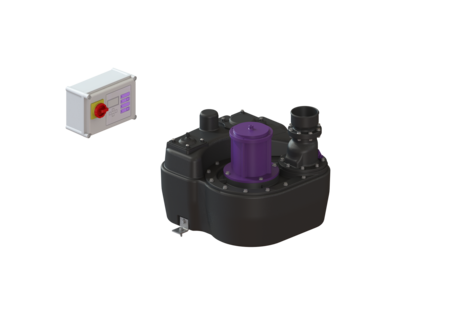

KESSEL Hebeanlage Aqualift F Mono, Abwasser fäkalienhaltig, Schaltgerät Comfort, freie Aufstellung, Einzelanlage, mit einer überflutbaren SPF 1500 Pumpe, Absperreinrichtung ohne Schieber, Druckabgang senkrecht

  • Verschiedene Leistungsklassen verfügbar
  • Drucksensor zur sicheren pneumatischen Niveauerfassung
  • Inklusive Schalldämmmatte
Artikelnummer 28751
GTIN 4026092054512
Preisgruppe 20
Preis 5.090,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

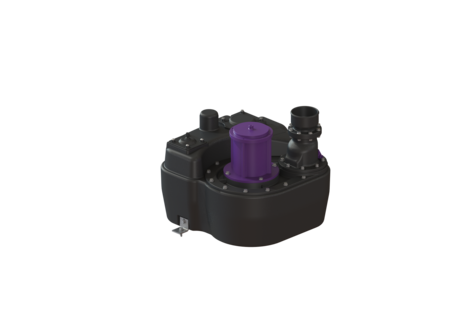

Hebeanlage Aqualift F Mono, Comfort, SPF 1500-S3
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Einzelanlage Absperreinrichtung: ohne Schieber Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: senkrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Mono ATEX zertifiziert: nein Abmessungen Gewicht netto: 45,35 kg Gewicht brutto: 49 kg Länge: 564 mm Breite: 525 mm Höhe: 539 mm Verpackungsmaß Länge: 645 mm Verpackungsmaß Breite: 530 mm Verpackungsmaß Höhe: 570 mm Behälter/Grundkörper Druckabgang (DN): 100 Druckabgang (DA): 110 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Abstand Rohrsohle Zulauf zu Behälterboden: 125 mm Abstand Rohrmitte Zulauf zu Behälterboden: 180 mm Zulauf max. Anbohrung (DN): 150 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 50 l Fördereinrichtung Pumpe: SPF 1500 Anzahl Pumpen: 1 Gewicht Pumpe: 24 kg Anschlusstyp: Direktanschluss Nennstrom: 2,7 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,77 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 40 m³/h Förderhöhe max.: 8 m Drehzahl: 1415 U/min Leistung P1: 1,4 kW Leistung P2: 1,1 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 2,7 A

Einbauvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
20162 Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
28015 Nachrüstsatz Alarmschwimmer, Aqualift F und F Duo 28015 Anzeigen
28048 Kompressor-Set zur Lufteinperlung 28048 Anzeigen
28662 Verbindungsschlauch DN 80, L: 200 mm 28662 Anzeigen
28663 Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
28682 Absperrschieber DN 80, Kunststoff, waagrecht 28682 Anzeigen
28683 Absperrschieber DN 100, Kunststoff, waagrecht 28683 Anzeigen
28698 Absperrschieber DN 100, Kunststoff 28698 Anzeigen
28699 Absperrschieber DN 150, Kunststoff 28699 Anzeigen
28712 Flanschanschluss DN 100, für Kunststoffarmaturen 28712 Anzeigen
28713 Flanschanschluss DN 80, für Kunststoffarmaturen 28713 Anzeigen
28714 Flanschadapter DN 80, für Kunststoffarmatur 28714 Anzeigen
28715 Absperrschieber DN 80, Kunststoff, senkrecht 28715 Anzeigen
28716 Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch 28716 Anzeigen
28792 GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
  Bezeichnung Artikelnummer
28028 Pumpenantrieb SPF 1500 400 V, S3, 5 m Kabel 28028 Anzeigen
28045 Druckwächter Mono, mit Dichtung 28045 Anzeigen
28051 Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung 28051 Anzeigen
28608 Dichtungsset DN 70, DN 100 28608 Anzeigen
28663 Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
28676 Klappengehäuse Set Mono, DN 100 28676 Anzeigen
28714 Flanschadapter DN 80, für Kunststoffarmatur 28714 Anzeigen
28755 Schaltgerät Comfort 400V - einzel Mono, 400 V, 2,5-4,0 A 28755 Anzeigen
680034 Batterie 9 V Block 680034 Anzeigen
680044 Reinigungsdeckel verschraubt, 160x140 mm 680044 Anzeigen
680045 Dichtung Pumpenflansch 680045 Anzeigen
680046 Befestigungswinkel mit Schrauben (2 Stück) 680046 Anzeigen
680047 Schraubenset verzinkt, 14 Stück 680047 Anzeigen
680048 Tauchrohr Mono, 10 m Kabel 680048 Anzeigen
680050 Pumpenflansch SPF 1400 - SPF 4500 680050 Anzeigen
680052 Dichtung für SPF 1400 - SPF 4500 680052 Anzeigen
680053 Klappenset Rollring, Klappe, Klappenhalter 680053 Anzeigen
680055 Tauchrohr Mono, 5 m Schlauch 680055 Anzeigen
680060 Klappengehäuse für Mono-Anlagen, ohne Absperrschieber 680060 Anzeigen
680643 Laufrad SPF 1400/1500, für Aqualift Hebeanlagen 680643 Anzeigen
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Schaltgerät (schaltgeraet): Comfort
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241940
  • Einbausituation (einbausituation): freie Aufstellung
  • Pumpe (pumpe): SPF 1500
  • Laufrad Typ (laufrad_typ): Freistromrad
  • Absperreinrichtung (absperreinrichtung): ohne Schieber
