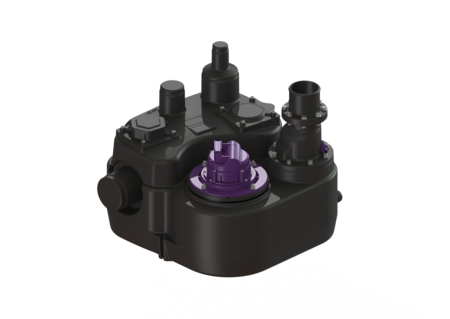

Hebeanlage Aqualift L
Mono, SPF 1300, 230 V
KESSEL Hebeanlage Aqualift L Mono, Abwasser fäkalienhaltig und fäkalienfrei, Schaltgerät Connect Funktion Schaltgerät mit Alarmmeldung, Einzelanlage, mit einer überflutbaren SPF 1300 Pumpe
- Variable Anschlussmöglichkeiten für Zuläufe
- Integrierter Rückflussverhinderer
- Leistungsstarke Pumpe mit Freistromrad für höchste Betriebssicherheit
| Artikelnummer | 28798 |
|---|---|
| GTIN | 4026092074756 |
| Preisgruppe | 20 |
| Preis |
3.133,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift L Mono, SPF 1300, 230 V
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum mit universalen Anschlussmöglichkeiten und einer verschraubten Reinigungsöffnung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät. Ausführung Anlagenart: Einzelanlage Aufstellung: Trockenaufstellung Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig und fäkalienfrei Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig Anlagen Typ: Mono Abmessungen Gewicht netto: 22 kg Gewicht brutto: 24,3 kg Länge: 565 mm Breite: 624 mm Höhe: 483 mm Verpackungsmaß Länge: 610 mm Verpackungsmaß Breite: 610 mm Verpackungsmaß Höhe: 490 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 3 Nutzvolumen: 20 l Behältervolumen: 50 l Stutzen Ausführung: inklusive Spitzende und Muffe Fördereinrichtung Pumpe: SPF 1300 Anzahl Pumpen: 1 Gewicht Pumpe: 11 kg Betriebsspannung: 230 V Nennstrom: 6,4 A Schutzklasse: I Isolationsklasse: F Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 32 m³/h Förderhöhe max.: 9,2 m Drehzahl: 2600 U/min Leistung P1: 1,5 kW Leistung P2: 0,9 kW Betriebsart: S3 - 15 % Erforderliche Absicherung (Leitungsschutz): C 10 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Connect Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: Schwimmerschalter Art Niveauerfassung: mechanisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Länge Netzanschlussleitung Schaltgerät: 5 m Potentialfreier Kontakt: optional GSM-Schnittstelle: nein USB-Schnittstelle: nein Logbuchfunktion: nein Mehrzeilige Displayanzeige: nein Batteriepufferung: ja Selbstdiagnosesystem (SDS): nein Variante der Warneinrichtung: akustische und optische Meldung Erforderliche Absicherung (Leitungsschutz): C 10 A
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Verbindungsschlauch DN 32, L: 200 mm | 28660 | Anzeigen |
 | Verbindungsschlauch DN 70, L: 200 mm | 28661 | Anzeigen |
 | Verbindungsschlauch DN 80, L: 200 mm | 28662 | Anzeigen |
 | Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen |
 | Handmembranpumpe zur manuellen Abwasserförderung | 28680 | Anzeigen |
 | Absperrschieber DN 80, Kunststoff, waagrecht | 28682 | Anzeigen |
 | Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | Anzeigen |
 | Absperrschieber DN 100, Kunststoff | 28698 | Anzeigen |
 | Absperrschieber DN 150, Kunststoff | 28699 | Anzeigen |
 | Flanschanschluss DN 100, für Kunststoffarmaturen | 28712 | Anzeigen |
 | Absperrschieber DN 80, Kunststoff, senkrecht | 28715 | Anzeigen |
 | Sägeglocke für DN 100/125/150 | 500100 | Anzeigen |
| Sägeglocke für DN 50/70/100 | 500101 | Anzeigen |
 | Potentialfreier Kontakt Erweiterungsset für Schaltgeräte Basic | 80074 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 125 | 850118 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 150 | 850119 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
| Verbindungsschlauch DN 80, L: 200 mm | 28662 | Anzeigen |
 | Flanschanschluss DN 80, für Kunststoffarmaturen | 28713 | Anzeigen |
 | Abdeckung für Pumpenflansch, d: 220 mm | 680460 | Anzeigen |
 | Austauschpumpe Aquadive SPF 1300 230 V | 680535 | Anzeigen |
 | Laufrad SPF 1300 | 680536 | Anzeigen |
 | Pumpenflansch mit Dichtung und Schrauben | 680537 | Anzeigen |
 | Reinigungsdeckel mit Dichtung | 680538 | Anzeigen |
 | Schwimmerschalter-Set mit Dichtung | 680539 | Anzeigen |
 | Dichtungsset 3 x DN 100, 1 x DN 125, 2 O-Ringe | 680540 | Anzeigen |
 | Schaltgerät Connect Mono, 230 V | 680541 | Anzeigen |
 | Rückschlagklappe mit Halterung | 680548 | Anzeigen |
 | Dichtung für Flansch, d: 236 mm | 680549 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241940
- Einbausituation (einbausituation):
freie Aufstellung
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienhaltig und fäkalienfrei
- Pumpe (pumpe): SPF 1300
- (ausfuehrung):
- Betriebsspannung (betriebsspannung): 230 V
