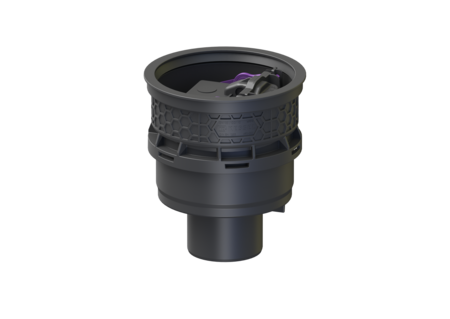

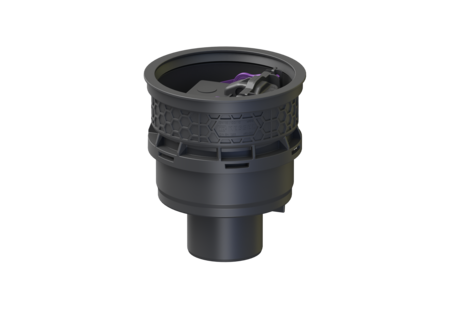

Grundkörper Universale Plus
senkrecht, mit Geruchsverschluss
KESSEL Grundkörper Universale Plus, Einbau in die Bodenplatte, Geruchsverschluss, WU ohne, Stutzen senkrecht
- Nachhaltig durch Einsatz von Rezyklat-Material
- Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
- Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
| Artikelnummer | 29103 |
|---|---|
| GTIN | 4026092096963 |
| Preisgruppe | 10 |
| Preis |
152,60
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Grundkörper Universale Plus senkrecht, mit Geruchsverschluss
Der Grundkörper Universale Plus aus Kunststoff dient in Kombination mit einem Aufsatzstück der Entwässerung von fäkalienfreiem Abwasser und ist mit einem herausnehmbaren Geruchsverschluss sowie einem Schlammeimer ausgestattet. Inklusive Bauzeitschutzabdeckung. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft). Ausführung Schlammeimer: ja WU-Flansch: ohne Sperrwasserhöhe: 60 mm Allgemeine Merkmale Farbe: schwarz Norm: EN 1253 Nennweite (DN): 100 Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 1,73 kg Gewicht brutto: 2,22 kg Durchmesser: 235 mm Aussparungsmaß Breite: 310 mm Aussparungsmaß Länge: 310 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Höhe: 270 mm Verpackungsmaß Länge: 296 mm Verpackungsmaß Breite: 266 mm Verpackungsmaß Höhe: 315 mm Behälter/Grundkörper Auslauf Nennweite (DA): 110 mm Auslauf Nennweite (DN): 100 mm Stutzen Ausführung: senkrecht Abdeckungsmerkmale Schlammeimer: ja
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück mit Edelstahlrost | 48954 | Anzeigen |
 | Aufsatzstück Schlitzrost schwarz, 200 x 200 mm, K 3 | 48964 | Anzeigen |
 | Aufsatzstück Variofix System 200, Schlitzrost, V2A, K 3 | 48968 | Anzeigen |
 | Aufsatzstück Variofix System 200, Gitterrost, V2A, L 15 | 48969 | Anzeigen |
 | Aufsatzstück Variofix System 200, Schlitzrost, V2A, L 15 | 48978 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 200, Gitterrost, V2A, 200 x 200 mm | 57410 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 200, Gitterrost, V2A, 300 x 300 mm | 57415 | Anzeigen |
 | Aufsatzstück Klasse B, Schlitzrost rund, d: 230 mm | 67985 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Rattenschutz Einsatz aus Edelstahl | 27609 | Anzeigen |
 | Verlängerungsstück Pressdichtungsflansch, Gegenflansch | 48958 | Anzeigen |
 | Verlängerungsstück System 200, 3 Zuläufe DN 50 | 48966 | Anzeigen |
 | WU-Dichtflansch Universale Plus, senkrecht | 48967 | Anzeigen |
 | Verlängerungsstück System 200, H: 175 mm | 48988 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung |
- Nennweite (DN) (nennweite): 100
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- Abwasserart (abwasserart_de):
fäkalienfrei
- Stutzen Ausführung (stutzen_ausfuehrung):
senkrecht
- (abdeckung_material):
- (belastungsklasse):
- (rueckstauschutz):
- (verriegelung):
- Geruchsverschluss (geruchsverschluss): inklusive
- (wu-flansch):
- Schlammeimer (schlammeimer): ja
