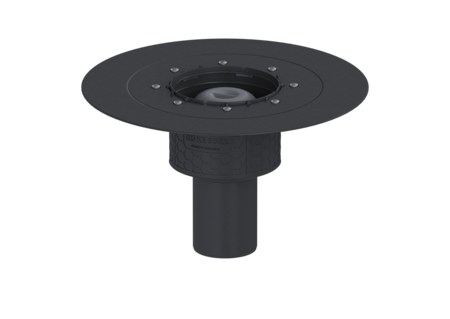

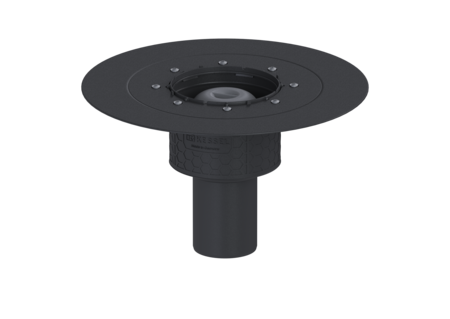

Grundkörper Ecoguss
Klebeflansch, DN 70, Auslauf senkrecht
KESSEL Grundkörper Ecoguss, Nennweite (DN) 70, Stutzen senkrecht, Entwässerung durch Punktablauf, Geruchsverschluss, Abdichtung Grundkörper durch Klebeflansch (geeignet für Feuchtigkeitssperren)
- High-Tech-Verbundwerkstoff Ecoguss
- Höchste Brandschutzstandards
- Wissenschaftlich bestätigte Schallschutzwirkung
| Artikelnummer | 48678 |
|---|---|
| GTIN | 4026092032633 |
| Preisgruppe | 40 |
| Preis |
155,10
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Grundkörper Ecoguss Klebeflansch, DN 70, Auslauf senkrecht
Der Grundkörper Ecoguss dient in Kombination mit einem Aufsatzstück der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss sowie einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Klebeflansch mit einer Flanschbreite von 50 mm ist geeignet zur Anbindung von Abdichtungen im Verbund, gemäß DIN 18534, für alle Wassereinwirkungsklassen. Der Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist damit nur für den Einsatz bei Feuchtigkeitssperren geeignet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Mit Anschlussmöglichkeit für Potentialausgleich. Ausführung System: 125 Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren) Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 70 Außendurchmesser (DA): 78 mm Zulassung: Z-19.53-2414,Z-19.17-1719 ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 1,28 kg Gewicht brutto: 1,86 kg Durchmesser: 348 mm Höhe: 215 mm Verpackungsmaß Länge: 360 mm Verpackungsmaß Breite: 360 mm Verpackungsmaß Höhe: 250 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Ecoguss Stutzen Ausführung: senkrecht
Produktvideo
Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück Schlitzrost, V2A, 130 x 130 mm, K 3 | 48165 | Anzeigen |
 | Aufsatzstück Schlitzrost schwarz, 150 x 150 mm, K 3 | 48193 | Anzeigen |
 | Aufsatzstück Designrost Kessel, V2A, Lock & Lift, L15 | 48201 | Anzeigen |
 | Aufsatzstück Designrost Oval, V2A, Lock & Lift, L 15 | 48202 | Anzeigen |
 | Aufsatzstück Designrost Kessel, V4A, Lock & Lift, L15 | 48203 | Anzeigen |
 | Aufsatzstück Variofix Designrost Kessel, V4A, Lock&Lift, L 15 | 48204 | Anzeigen |
 | Aufsatzstück Variofix Schlitzrost, V4A, K 3 | 48206 | Anzeigen |
 | Aufsatzstück Schlitzrost, V4A, 150 x 150 mm, K 3 | 48209 | Anzeigen |
 | Aufsatzstück befliesbar, V2A, K 3 | 48211 | Anzeigen |
 | Aufsatzstück Designrost Slot, V2A, K 3 | 48218 | Anzeigen |
 | Aufsatzstück Designrost Slot, V2A, Lock & Lift, K 3 | 48219 | Anzeigen |
 | Aufsatzstück Designrost Spot, V2A, K 3 | 48220 | Anzeigen |
 | Aufsatzstück Designrost Spot, V2A, Lock & Lift, K 3 | 48221 | Anzeigen |
 | Aufsatzstück Designrost Kessel, V2A, L 15 | 48225 | Anzeigen |
 | Aufsatzstück Designrost Oval, V2A, L 15 | 48226 | Anzeigen |
 | Aufsatzstück Designrost Oval, V4A, Lock & Lift, L 15 | 48227 | Anzeigen |
 | Aufsatzstück Designrost Oval, V4A, L 15 | 48228 | Anzeigen |
 | Aufsatzstück Variofix Designrost Slot, V2A, K 3 | 48618 | Anzeigen |
 | Aufsatzstück Variofix Designrost Slot, V2A, Lock & Lift, K 3 | 48619 | Anzeigen |
 | Aufsatzstück Variofix Designrost Spot, V2A, K 3 | 48620 | Anzeigen |
 | Aufsatzstück Variofix Designrost Spot, V2A, Lock & Lift, K 3 | 48621 | Anzeigen |
 | Aufsatzstück Variofix Designrost Kessel, V2A, L 15 | 48625 | Anzeigen |
 | Aufsatzstück Variofix Designrost Oval, V2A, L 15 | 48626 | Anzeigen |
 | Aufsatzstück Variofix Designrost Oval, V4A, Lock & Lift, L 15 | 48669 | Anzeigen |
 | Aufsatzstück Variofix Designrost Oval, V4A, L 15 | 48670 | Anzeigen |
 | Aufsatzstück Variofix Designrost Kessel, V2A, Lock & Lift, L15 | 48904 | Anzeigen |
 | Aufsatzstück Variofix Designrost Oval, V2A, Lock & Lift, L 15 | 48905 | Anzeigen |
 | Aufsatzstück Variofix befliesbar, V2A, K 3 | 48906 | Anzeigen |
 | Aufsatzstück Linearis Comfort L: 750 mm, System 125, WaD, K 3 | 48928M | Anzeigen |
 | Aufsatzstück Linearis Comfort L: 850 mm, System 125, WaD, K 3 | 48929M | Anzeigen |
 | Aufsatzstück Linearis Comfort L: 950 mm, System 125, WaD, K 3 | 48930M | Anzeigen |
 | Aufsatzstück Linearis Comfort L: 1050 mm, System 125, WaD, K 3 | 48931M | Anzeigen |
 | Aufsatzstück Linearis Comfort L: 1150 mm, System 125, WaD, K 3 | 48932M | Anzeigen |
 | Aufsatzstück Schlitzrost, V2A, 150 x 150 mm, K 3 | 48950 | Anzeigen |
 | Aufsatzstück Variofix Schlitzrost, V2A, K 3 | 48963 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 | 48099 | Anzeigen |
 | Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen |
 | Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen |
 | Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen |
 | Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen |
 | Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
 | Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz | 48990 | Anzeigen |
 | Durchgangsdichtung Quick-Fit für Kernlochbohrungen, ohne Brandschutz | 48991 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 70
- Material Grundkörper (material_grundkoerper):
Ecoguss
- Stutzen Ausführung (stutzen_ausfuehrung):
senkrecht
- Geruchsverschluss (geruchsverschluss): inklusive
