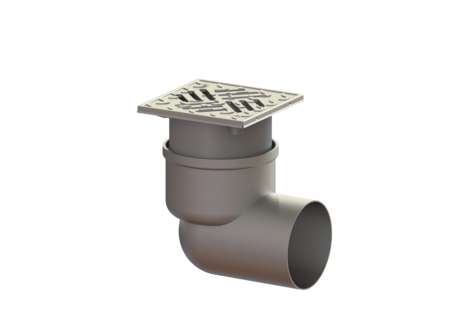

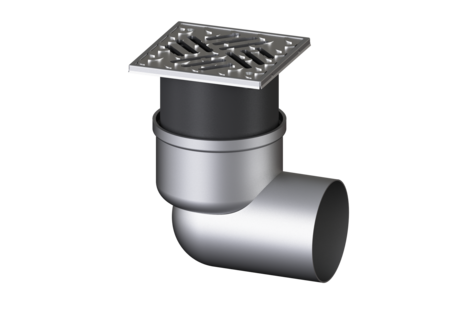

Boden-/Deckenablauf Ferrofix
DN 100, seitlich, Schlitzrost
KESSEL Boden-/Deckenablauf Ferrofix, System 125, Nennweite (DN) 100, Abdeckungsart Schlitzrost, Abdeckung Länge 138 mm, Stutzen waagrecht, höhenverstellbar, Außendurchmesser (DA) 110 mm, Volumen 22,97 dm³
- Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
- Hohe Abflussleistung
| Artikelnummer | 54420.61 |
|---|---|
| GTIN | 4026092056530 |
| Preisgruppe | 70 |
| Preis |
520,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Boden-/Deckenablauf Ferrofix DN 100, seitlich, Schlitzrost
Der Boden-/Deckenablauf Ferrofix aus Edelstahl dient der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss aus Edelstahl, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ausführung System: 125 Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 2,23 kg Gewicht brutto: 2,58 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 196 mm Breite: 142 mm Verpackungsmaß Länge: 390 mm Verpackungsmaß Breite: 190 mm Verpackungsmaß Höhe: 310 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Breite: 138 mm Abdeckung Länge: 138 mm Verriegelung: verschraubt Belastungsklasse: L 15 (EN 1253-1) Rutschhemmklasse: R11 nach DIN 51130; C nach DIN 51097 Rahmen Breite: 150 mm Rahmen Länge: 150 mm Aufsatzstück: höhenverstellbar Aufsatzstück Material: ABS
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen |
 | Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
 | Verlängerungsstück System 125, mit Pressdichtungsflansch | 54187 | Anzeigen |
 | Verlängerungsstück System 125, seitlicher Zulauf DN 50/40 | 54189 | Anzeigen |
 | Verlängerungsstück System 125, Edelstahl V2A | 54900 | Anzeigen |
 | Verlängerungsstück System 125, mit Klebeflansch | 54901 | Anzeigen |
 | Verlängerungsstück System 125, seitlicher Zulauf DN 50 | 54902 | Anzeigen |
 | Verlängerungsstück System 125, seitl. Zul. DN 50, Klebefl. | 54903 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung |
- Nennweite (DN) (nennweite): 100
- Material Grundkörper (material_grundkoerper):
Edelstahl 1.4301 (V2A)
- Abdeckung Material (abdeckung_material):
Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck):
ABS
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
- Belastungsklasse (belastungsklasse): L 15 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): Anschlussrand
