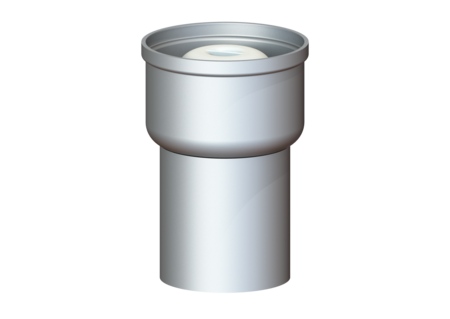

Grundkörper Ferrofix
Sys 125, DN 100, Auslauf senkrecht
KESSEL Grundkörper Ferrofix Auslauf senkrecht, System 125, Nennweite (DN) 100, Stutzen senkrecht, Abdichtung Grundkörper durch Anschlussrand, Außendurchmesser (DA) 110 mm
- Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
- Mit Aufsatzstücken variabel kombinierbar
| Artikelnummer | 54430 |
|---|---|
| GTIN | 4026092053645 |
| Preisgruppe | 70 |
| Preis |
277,90
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Grundkörper Ferrofix Sys 125, DN 100, Auslauf senkrecht
Der Grundkörper Ferrofix aus Edelstahl dient in Kombination mit einem Aufsatzstück im System 125 der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ausführung System: 125 Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Zulassung: Z-19.53-2414,Z-19.17-1719 Geruchsverschluss: inklusive Abmessungen Gewicht netto: 1,12 kg Gewicht brutto: 1,28 kg Länge: 142 mm Breite: 142 mm Höhe: 204 mm Verpackungsmaß Länge: 247 mm Verpackungsmaß Breite: 247 mm Verpackungsmaß Höhe: 180 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: senkrecht
Produktvideo
Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück Ferrofix Sys 125, mit Anschlussmuffe DN 50, L 15 | 48435 | Anzeigen |
 | Aufsatzstück Variofix Schlitzrost, V2A, rutschhemmend, L 15 | 48907 | Anzeigen |
 | Aufsatzstück Variofix Schlitzrost, V2A, K 3 | 48963 | Anzeigen |
 | Aufsatzstück Variofix Gitterrost, V2A, L 15 | 48965 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Schlitzrost, 146 x 146 mm, K 3 | 48977 | Anzeigen |
 | Reinigungsverschlüsse System 125 Sys 125, befl., geruchsdicht | 54910 | Anzeigen |
 | Reinigungsverschlüsse System 125 Sys 125, Klebefl., befl., geruchsdicht | 54911 | Anzeigen |
 | Reinigungsverschlüsse System 125 System 125, geruchsdicht | 54912 | Anzeigen |
 | Reinigungsverschlüsse System 125 Sys 125, Klebefl., geruchsdicht | 54913 | Anzeigen |
 | Aufsatz System 125 150x150 Gitter Rost | 54914 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Klebefl., Gitterr., 146x146 mm | 54915 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Gitterrost, 200 x 200 mm | 54916 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Klebefl., Gitterr., 200x200 mm | 54917 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Klebefl., Schlitzr., 146x146 mm | 54919 | Anzeigen |
 | Reinigungsverschlüsse System 125 Sys 125, ABS, Abdeckplatte V2A, verschr. | 54920 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Brandschutzeinsatz Fire-Kit 100, für DN 100 | 48100 | Anzeigen |
 | Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen |
 | Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
 | Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz | 48990 | Anzeigen |
 | Durchgangsdichtung Quick-Fit für Kernlochbohrungen, ohne Brandschutz | 48991 | Anzeigen |
 | Verlängerungsstück System 125, mit Pressdichtungsflansch | 54187 | Anzeigen |
 | Verlängerungsstück System 125, seitlicher Zulauf DN 50/40 | 54189 | Anzeigen |
 | Verlängerungsstück System 125, Edelstahl V2A | 54900 | Anzeigen |
 | Verlängerungsstück System 125, mit Klebeflansch | 54901 | Anzeigen |
 | Verlängerungsstück System 125, seitlicher Zulauf DN 50 | 54902 | Anzeigen |
 | Verlängerungsstück System 125, seitl. Zul. DN 50, Klebefl. | 54903 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 100
- Material Grundkörper (material_grundkoerper):
Edelstahl 1.4301 (V2A)
- TÜV Prüfzeichen (pruefzeichen):
ID 1111244461
- Stutzen Ausführung (stutzen_ausfuehrung):
senkrecht
- Geruchsverschluss (geruchsverschluss): inklusive
