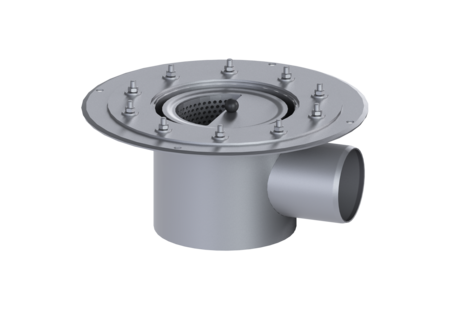

Grundkörper Ferrofix Pressfl.
DN 100, waagr., mit GV und Schlammeimer
KESSEL Grundkörper Ferrofix Pressfl., System 185, Nennweite (DN) 100, Stutzen waagrecht, Abdichtung Grundkörper durch Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen)
- Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
- Mit Aufsatzstücken variabel kombinierbar
| Artikelnummer | 55115 |
|---|---|
| GTIN | 4026092107522 |
| Preisgruppe | 70 |
Grundkörper Ferrofix Pressfl. DN 100, waagr., mit GV und Schlammeimer
Der Grundkörper Ferrofix aus Edelstahl dient in Kombination mit einem Aufsatzstück im System 185 der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Mit einer Ablaufleistung ≥ 2,4 l/s bei 20 mm Aufstau. Ausführung System: 185 Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen) Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 100 Außendurchmesser (DA): 201 mm Geruchsverschluss: inklusive Abmessungen Gewicht netto: 2 kg Gewicht brutto: 3 kg Breite: 404 mm Höhe: 180 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: waagrecht
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück Ferrofix Klebefl. H:15mm, 206x206mm, Gitter, L 15 | 55130 | Anzeigen |
 | Aufsatzstück Ferrofix Klebefl. H:15mm, 300x300mm, Gitter, L 15 | 55131 | Anzeigen |
 | Aufsatzstück Ferrofix Klebeflansch H:6mm,230x230mm,Gitter,L 15 | 55132 | Anzeigen |
 | Aufsatzstück Ferrofix Klebeflansch H:6mm,300x300mm,Gitter,L 15 | 55133 | Anzeigen |
 | Aufsatzstück Ferrofix o. Klebeflansch, 206x206mm, Gitter, L 15 | 55134 | Anzeigen |
 | Aufsatzstück Ferrofix o. Klebeflansch, 300x300mm, Gitter, L 15 | 55135 | Anzeigen |
 | Aufsatzstück Ferrofix Klebefl. H:15mm, 206x206mm, Steg, L 15 | 55136 | Anzeigen |
 | Aufsatzstück Ferrofix Klebefl. H:15mm, 300x300mm, Steg, L 15 | 55137 | Anzeigen |
 | Aufsatzstück Ferrofix Klebeflansch H:6mm,230x230mm,Steg,L 15 | 55138 | Anzeigen |
 | Aufsatzstück Ferrofix Klebeflansch H:6mm,300x300mm,Steg,L 15 | 55139 | Anzeigen |
 | Aufsatzstück Ferrofix o. Klebeflansch, 206x206mm, Steg, L 15 | 55140 | Anzeigen |
 | Aufsatzstück Ferrofix o. Klebeflansch, 300x300mm, Steg, L 15 | 55141 | Anzeigen |
 | Aufsatzstück Ferrofix Klebefl rund, H:15mm, 250mm, Gitter, L15 | 55144 | Anzeigen |
 | Aufsatzstück Ferrofix Klebefl rund, H: 6mm, 250mm, Gitter, L15 | 55145 | Anzeigen |
 | Aufsatzstück Ferrofix o. Klebeflansch rund, 250mm, Gitter, L15 | 55146 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung |
- Nennweite (DN) (nennweite): 100
- Material Grundkörper (material_grundkoerper):
Edelstahl 1.4301 (V2A)
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
- Geruchsverschluss (geruchsverschluss): inklusive
- (schlammeimer):
