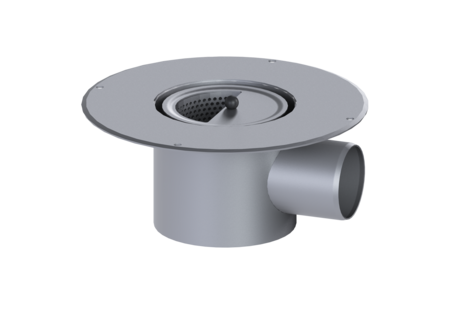

Grundkörper Klebeflansch
DN 100, waagr., mit GV und Schlammeimer
KESSEL Grundkörper Klebeflansch, System 185, Nennweite (DN) 100, Stutzen waagrecht, Abdichtung Grundkörper durch Klebeflansch (geeignet für Feuchtigkeitssperren)
- Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
- Mit Aufsatzstücken variabel kombinierbar
| Artikelnummer | 55125 |
|---|---|
| GTIN | 4026092107546 |
| Preisgruppe | 70 |
Grundkörper Klebeflansch DN 100, waagr., mit GV und Schlammeimer
Der Grundkörper Ferrofix aus Edelstahl dient in Kombination mit einem Aufsatzstück im System 185 der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet. Der Klebeflansch mit einer Flanschbreite von 50 mm ist geeignet zur Anbindung von Abdichtungen im Verbund, gemäß DIN 18534, für alle Wassereinwirkungsklassen. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Mit einer Ablaufleistung ≥ 2,4 l/s bei 20 mm Aufstau. Ausführung System: 185 Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren) Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 100 Außendurchmesser (DA): 201 mm Geruchsverschluss: inklusive Abmessungen Breite: 404 mm Höhe: 180 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: waagrecht
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück Ferrofix Klebefl. H:15mm, 206x206mm, Gitter, L 15 | 55130 | Anzeigen |
 | Aufsatzstück Ferrofix Klebefl. H:15mm, 300x300mm, Gitter, L 15 | 55131 | Anzeigen |
 | Aufsatzstück Ferrofix Klebeflansch H:6mm,230x230mm,Gitter,L 15 | 55132 | Anzeigen |
 | Aufsatzstück Ferrofix Klebeflansch H:6mm,300x300mm,Gitter,L 15 | 55133 | Anzeigen |
 | Aufsatzstück Ferrofix o. Klebeflansch, 206x206mm, Gitter, L 15 | 55134 | Anzeigen |
 | Aufsatzstück Ferrofix o. Klebeflansch, 300x300mm, Gitter, L 15 | 55135 | Anzeigen |
 | Aufsatzstück Ferrofix Klebefl. H:15mm, 206x206mm, Steg, L 15 | 55136 | Anzeigen |
 | Aufsatzstück Ferrofix Klebefl. H:15mm, 300x300mm, Steg, L 15 | 55137 | Anzeigen |
 | Aufsatzstück Ferrofix Klebeflansch H:6mm,230x230mm,Steg,L 15 | 55138 | Anzeigen |
 | Aufsatzstück Ferrofix Klebeflansch H:6mm,300x300mm,Steg,L 15 | 55139 | Anzeigen |
 | Aufsatzstück Ferrofix o. Klebeflansch, 206x206mm, Steg, L 15 | 55140 | Anzeigen |
 | Aufsatzstück Ferrofix o. Klebeflansch, 300x300mm, Steg, L 15 | 55141 | Anzeigen |
 | Aufsatzstück Ferrofix Klebefl rund, H:15mm, 250mm, Gitter, L15 | 55144 | Anzeigen |
 | Aufsatzstück Ferrofix Klebefl rund, H: 6mm, 250mm, Gitter, L15 | 55145 | Anzeigen |
 | Aufsatzstück Ferrofix o. Klebeflansch rund, 250mm, Gitter, L15 | 55146 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung |
- Nennweite (DN) (nennweite): 100
- Material Grundkörper (material_grundkoerper):
Edelstahl 1.4301 (V2A)
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
- Geruchsverschluss (geruchsverschluss): inklusive
- (schlammeimer):
