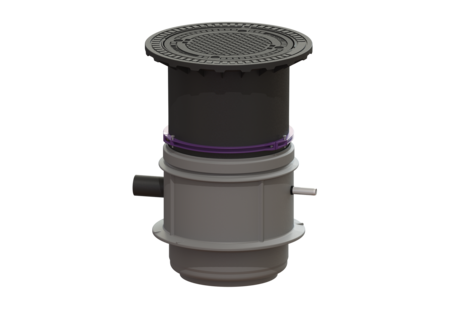

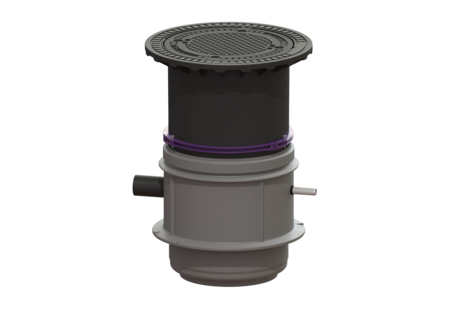

Pumpstation Aquapump Medium
Mono, GTF 600, 800-1250 mm, Klasse D
KESSEL Pumpstation Aquapump Medium, Mono, Abwasser fäkalienfrei, Belastungsklasse D 400, Einbautiefe 800 - 1250 mm, Höhe 50 mm, mit einer überflutbaren GTF 600 Pumpe, Niveauerfassung mechanisch
- Höchste Sicherheit
- Werkseitig vorkonfiguriert
- Schachtsystem LW 600 passend zum Einbau ins Erdreich
| Artikelnummer | 825810D |
|---|---|
| GTIN | 4026092045220 |
| Preisgruppe | 60 |
| Preis |
4.083,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Pumpstation Aquapump Medium Mono, GTF 600, 800-1250 mm, Klasse D
Die Pumpstation für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Einzelanlage Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 100 Aufstellung: Nassaufstellung Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Druckabgang: waagrecht Schachtsystem: LW 600 Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: Einbau ins Erdreich Auslieferungszustand: Modulbausatz zur bauseitigen Montage Anlagen Typ: Mono ATEX zertifiziert: nein Abmessungen Gewicht netto: 148 kg Gewicht brutto: 160 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2000 mm Einbautiefe: 800 - 1250 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 806 mm Breite: 806 mm Verpackungsmaß Länge: 1200 mm Verpackungsmaß Breite: 800 mm Verpackungsmaß Höhe: 1220 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Anschluss Kabelleerrohr (DN): 100 Entlüftungsanschluss (DN): 100 Abstand Rohrmitte Auslauf zu Behälterboden: 482 mm Abstand Rohrsohle Zulauf zu Behälterboden: 400 mm Abstand Rohrmitte Zulauf zu Behälterboden: 455 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 600 mm Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte rund Abdeckung Material: Grauguss mit Betonfüllung Abdeckung Farbe: schwarz Abdeckung Breite: 680 mm Abdeckung Höhe: 50 mm Abdeckung Länge: 680 mm Verriegelung: unverriegelt Belastungsklasse: D 400 (EN 124) Fördereinrichtung Pumpe: GTF 600 Anzahl Pumpen: 1 Gewicht Pumpe: 6 kg Anschlusstyp: Schuko 2-polig Nennstrom: 2,7 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,91 Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 12 m³/h Förderhöhe max.: 8 m Drehzahl: 2800 U/min Leistung P1: 0,6 kW Leistung P2: 0,36 kW Betriebsart: S1 Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 10 m Steuerung Instrument Niveauerfassung: Schwimmerschalter Art Niveauerfassung: mechanisch Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Länge Netzanschlussleitung Schaltgerät: 1,4 m Erforderliche Absicherung (Leitungsschutz): C 16 A
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Warngerät Basic mit Elektrodensonde | 20222 | Anzeigen |
 | Warngerät Basic mit optischer Sonde | 20223 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Klemmdose für Verlängerung Pegelsonde | 28799 | Anzeigen |
 | Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Einbauset Thermostat, Hygrostat | 97713 | Anzeigen |
 | Freiluftsäule B: 590 mm, für Einbau Schaltgeräte | 97714 | Anzeigen |
 | Warnleuchte für Freiluftsäule | 97715 | Anzeigen |
| Freiluftsäule B: 460 mm, für Einbau Schaltgeräte | 97716 | Anzeigen |
| Freiluftsäule B: 785 mm, für Einbau Schaltgeräte | 97723 | Anzeigen | |
| Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte | 97724 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen |
 | Abdeckplatte Klasse D, Betonguss | 680059 | Anzeigen |
 | Dichtung für Druckabgang | 680067 | Anzeigen |
 | Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen |
 | Steigleitung 800-1250 mm, ab 02/2016 | 680449 | Anzeigen |
 | Rückflussverhinderer mit Rückschlagklappe | 680457 | Anzeigen |
 | Pumpenverbindung passend für Pumpstationen, ab 01/2016 | 680476 | Anzeigen |
 | Pumpenanschluss Mono, passend für Pumpstationen | 680479 | Anzeigen |
 | Dichtungsset Rückschlagklappe, Dichtungen | 680490 | Anzeigen |
 | Einhandverschluss für Gewindeanschluss | 680698 | Anzeigen |
| Schraubenset für Ansaugkorb, GTF 500 | 680769 | Anzeigen | |
 | Austauschpumpe GTF 600 mit Schwimmerschalter | 680880 | Anzeigen |
 | Laufrad GTF 600, freier Kugeldurchgang 30 mm | 680887 | Anzeigen |
 | Spiralgehäuse GTF 600, freier Kugeldurchgang 30 mm | 680888 | Anzeigen |
 | Pumpenfuß GTF 600, freier Kugeldurchgang 30 mm | 680889 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
 | Dichtung für Aufsatzstücke d: 600 mm | 860116 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienfrei
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241937
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Belastungsklasse (belastungsklasse): D 400 (EN 124)
- Pumpe (pumpe): GTF 600
- Einbautiefe (einbautiefe): 800 mm
- Laufrad Typ (laufrad_typ): Freistromrad
- (schaltgeraet):
- Zulauf Nennweite (DN) (zulauf_nennweite_dn): 100 mm
