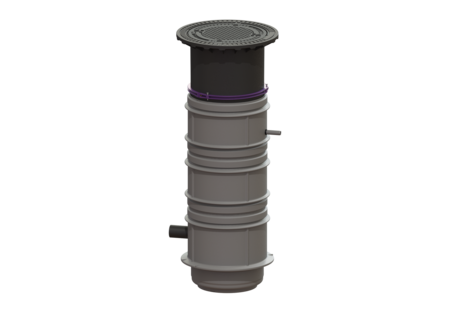

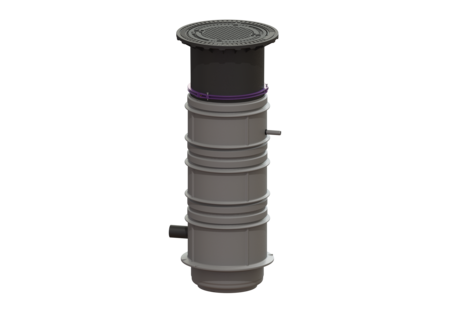

Pumpstation Aquapump Medium
Mono, GTF 1200, 1800-2250 mm, Klasse D
KESSEL Pumpstation Aquapump Medium, Mono, Abwasser fäkalienfrei, Belastungsklasse D 400, Einbautiefe 1800 - 2250 mm, Höhe 50 mm, mit einer überflutbaren GTF 1200 Pumpe, Niveauerfassung mechanisch
- Höchste Sicherheit
- Werkseitig vorkonfiguriert
- Schachtsystem LW 600 passend zum Einbau ins Erdreich
Artikelnummer | 827830D |
---|---|
GTIN | 4026092045787 |
Preisgruppe | 60 |
Preis |
5.094,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Pumpstation Aquapump Medium Mono, GTF 1200, 1800-2250 mm, Klasse D
Die Pumpstation für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Einzelanlage Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 100 Aufstellung: Nassaufstellung Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Druckabgang: waagrecht Schachtsystem: LW 600 Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: Einbau ins Erdreich Auslieferungszustand: Modulbausatz zur bauseitigen Montage Anlagen Typ: Mono ATEX zertifiziert: nein Abmessungen Gewicht netto: 165 kg Gewicht brutto: 177 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2000 mm Einbautiefe: 1800 - 2250 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 806 mm Breite: 806 mm Verpackungsmaß Länge: 1200 mm Verpackungsmaß Breite: 800 mm Verpackungsmaß Höhe: 2220 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Anschluss Kabelleerrohr (DN): 100 Entlüftungsanschluss (DN): 100 Abstand Rohrmitte Auslauf zu Behälterboden: 1394 mm Abstand Rohrsohle Zulauf zu Behälterboden: 400 mm Abstand Rohrmitte Zulauf zu Behälterboden: 455 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 600 mm Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte rund Abdeckung Material: Grauguss mit Betonfüllung Abdeckung Farbe: schwarz Abdeckung Breite: 680 mm Abdeckung Höhe: 50 mm Abdeckung Länge: 680 mm Verriegelung: unverriegelt Belastungsklasse: D 400 (EN 124) Fördereinrichtung Pumpe: GTF 1200 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: Schuko 2-polig Nennstrom: 6,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,98 Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 15,5 m³/h Förderhöhe max.: 9 m Drehzahl: 2650 U/min Leistung P1: 1,4 kW Leistung P2: 0,84 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 10 m Steuerung Instrument Niveauerfassung: Schwimmerschalter Art Niveauerfassung: mechanisch Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Länge Netzanschlussleitung Schaltgerät: 1,4 m Erforderliche Absicherung (Leitungsschutz): C 16 A
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen | |
Abdeckplatte Klasse D, Betonguss | 680059 | Anzeigen | |
Dichtung für Druckabgang | 680067 | Anzeigen | |
Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen | |
Pumpenfuß für Pumpstationen | 680362 | Anzeigen | |
Spiralgehäuse für Kugeldurchgang 30 mm | 680363 | Anzeigen | |
Laufrad für Kugeldurchgang 30 mm | 680366 | Anzeigen | |
Steigleitung 1800-2250 mm, ab 02/2016 | 680451 | Anzeigen | |
Rückflussverhinderer mit Rückschlagklappe | 680457 | Anzeigen | |
Pumpenverbindung passend für Pumpstationen, ab 01/2016 | 680476 | Anzeigen | |
Pumpenanschluss Mono, passend für Pumpstationen | 680479 | Anzeigen | |
Dichtungsset Rückschlagklappe, Dichtungen | 680490 | Anzeigen | |
Austauschpumpe Aquadive GTF 1200 mit Schwimmerschalter, 10 m | 680594 | Anzeigen | |
Einhandverschluss für Gewindeanschluss | 680698 | Anzeigen | |
Sondenklemme für Pegelsonde und Tauchglocke | 680729 | Anzeigen | |
Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen | |
Dichtung für Aufsatzstücke d: 600 mm | 860116 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate | |
Leistungserklärung | |
Konformitätserklärung |
- CE Kennzeichnung (ce_kennzeichnung): ja
- Abwasserart (abwasserart_de): fäkalienfrei
- TÜV Prüfzeichen (pruefzeichen): ID 1111241937
- Einbausituation (einbausituation): Einbau ins Erdreich
- Belastungsklasse (belastungsklasse): D 400 (EN 124)
- Pumpe (pumpe): GTF 1200
- Einbautiefe (einbautiefe): 1.800 mm
- Laufrad Typ (laufrad_typ): Freistromrad
- (schaltgeraet):
- Zulauf Nennweite (DN) (zulauf_nennweite_dn): 150 mm
