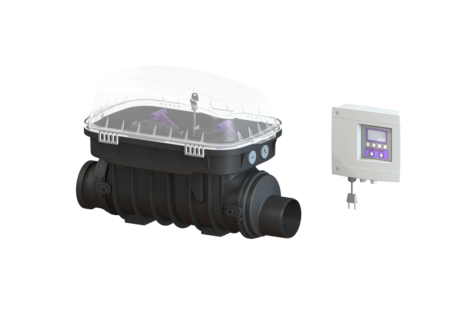

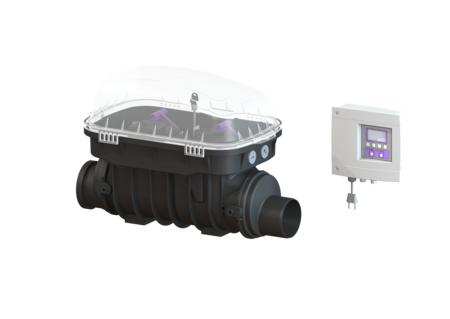

Rückstauautomat Staufix FKA
DN 100, freiliegend
KESSEL Rückstauautomat Staufix FKA, Schaltgerät Comfort, Nennweite (DN) 100, Abwasser fäkalienhaltig, Verriegelung Klipverschluss, freiliegende Abwasserleitung, Abdeckungsart Schutzhaube
- Sicheres, motorisches Verschlusssystem mit optischer Sonde
- Schnelle, einfache und werkzeuglose Wartung
- Als Komplettset oder Modulset erhältlich
| Artikelnummer | 84100 |
|---|---|
| GTIN | 4026092046333 |
| Preisgruppe | 30 |
| Preis |
3.575,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Rückstauautomat Staufix FKA DN 100, freiliegend
Der Premium-Rückstauautomat für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einem motorischen Verschlusssystem ausgestattet, welches bei Rückstau automatisch geschlossen wird. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Ausführung Notverschluss: ja Schutzart Sonde: IP 68 (3m/48h) Motorische Rückstauklappen: 1 Mechanische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienhaltig Einbausituation: freiliegende Abwasserleitung Auslieferungszustand: installationsfertig Rückstauschutz: Typ 3 Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Kabellänge: 5 m Abmessungen Gewicht netto: 11,27 kg Gewicht brutto: 12,79 kg Gefällesprung: 9 mm Länge: 642 mm Breite: 350 mm Höhe: 422 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 385 mm Verpackungsmaß Höhe: 465 mm Behälter/Grundkörper Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale Abdeckungsart: Schutzhaube Abdeckung Material: Kunststoff Abdeckung Farbe: transparent Abdeckung Breite: 350 mm Abdeckung Höhe: 165 mm Abdeckung Länge: 542 mm Verriegelung: Klipverschluss Steuerung Schaltgerät: Comfort Alarmgeber: optischer Sonde Instrument Niveauerfassung: optische Sonde Art Niveauerfassung: optisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Anschluss an GLT, GA: ja
Einbauvideo
Die Dichtheitsprüfung der KESSEL Rückstauverschlüsse ist ohne Hilfsmittel schnell und einfach durchzuführen. Dieses Video zeigt die wenigen notwendigen Schritte.
Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.
Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.
Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Freischaltcode und Kabelverschraubung | 80077 | Anzeigen |
 | Umrüstsatz Pumpfix F DN 100-200, ab 01/2011, freiliegend | 80097 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Motor | 80890 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Klappenhalter für motorische und mechanische Klappe | 680101 | Anzeigen |
 | Prüftrichter mit Dichtung | 70214 | Anzeigen |
 | Dichtungsset für geteilte Verriegelungsdeckel | 70318 | Anzeigen |
 | Verriegelungsdeckel Staufix FKA Zulaufseite | 80016 | Anzeigen |
 | Verriegelungsdeckel Staufix FKA Auslaufseite | 80017 | Anzeigen |
 | Rückstauklappe motorisch, mit Klappenhalter | 80038 | Anzeigen |
 | Einschiebeteil für motorische Klappe, mit Klappenhalter | 80039 | Anzeigen |
 | Einschiebeteil mit mechanischer Klappe, Klappenhalter | 80041 | Anzeigen |
 | Schaltgerät Comfort 230 V, Staufix FKA | 80071 | Anzeigen |
 | Antriebsmotor steckerfertig, 5 m Kabel | 80076 | Anzeigen |
 | Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen |
 | Schutzhaube transparent | 83031 | Anzeigen |
 | Aufsatzstück zur Anbringung einer Schutzhaube | 83032 | Anzeigen |
 | Spitzende DN 100, mit Dichtung | 83081 | Anzeigen |
 | Muffe DN 100, mit Dichtung | 83085 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Nennweite (DN) (nennweite): 100
- Schaltgerät (schaltgeraet):
Comfort
- Abdeckung Material (abdeckung_material):
Kunststoff
- Einbausituation (einbausituation):
freiliegende Abwasserleitung
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienhaltig
- Länge (laenge): 642 mm
- Breite (breite): 350 mm
- Rückstauschutz (rueckstauschutz): Typ 3
