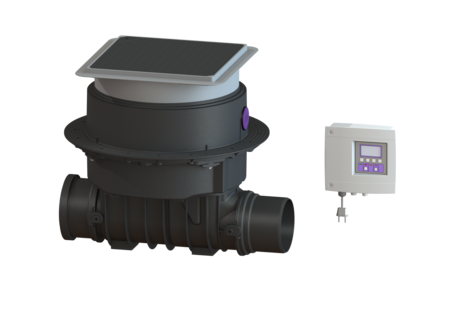

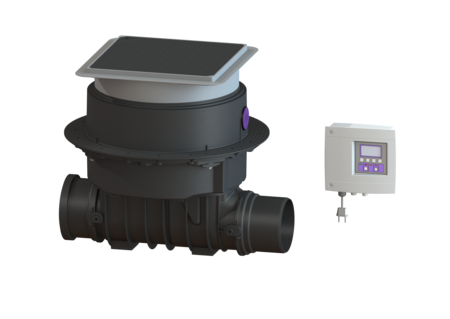

Rückstauautomat Staufix FKA
DN 150, Bodenplatte, schwarz
KESSEL Rückstauautomat Staufix FKA, Schaltgerät Comfort, Nennweite (DN) 150, Abwasser fäkalienhaltig, Verriegelung Lock & Lift, Einbau in die Bodenplatte, Abdeckungsart Abdeckplatte
- Sicheres, motorisches Verschlusssystem mit optischer Sonde
- Schnelle, einfache und werkzeuglose Wartung
- Als Komplettset oder Modulset erhältlich
| Artikelnummer | 84150S |
|---|---|
| GTIN | 4026092046425 |
| Preisgruppe | 30 |
| Preis |
4.313,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Rückstauautomat Staufix FKA DN 150, Bodenplatte, schwarz
Der Premium-Rückstauautomat für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einem motorischen Verschlusssystem ausgestattet, welches bei Rückstau automatisch geschlossen wird. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Ausführung Notverschluss: ja Schutzart Sonde: IP 68 (3m/48h) Motorische Rückstauklappen: 1 Mechanische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 150 Außendurchmesser (DA): 160 mm Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Sensorik ist bauseits zu montieren sowie Schaltgerät ist anzuschließen) Rückstauschutz: Typ 3 Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Kabellänge: 5 m Abmessungen Gewicht netto: 16,5 kg Gewicht brutto: 21,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 9 mm Einbautiefe: 516 - 669 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 656 mm Breite: 590 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 615 mm Verpackungsmaß Höhe: 550 mm Behälter/Grundkörper Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: L 15 (EN 1253-1) Dichtheit: tagwasserdicht Steuerung Schaltgerät: Comfort Alarmgeber: optischer Sonde Instrument Niveauerfassung: optische Sonde Art Niveauerfassung: optisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Anschluss an GLT, GA: ja
Einbauvideo
Die Dichtheitsprüfung der KESSEL Rückstauverschlüsse ist ohne Hilfsmittel schnell und einfach durchzuführen. Dieses Video zeigt die wenigen notwendigen Schritte.
Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.
Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.
Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Freischaltcode und Kabelverschraubung | 80077 | Anzeigen |
 | Umrüstsatz Pumpfix F DN 100-200, ab 01/2011, Bodenplatte | 80098 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Motor | 80890 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Verlängerungsstück H: 200 mm | 83070 | Anzeigen |
 | Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch | 83073 | Anzeigen |
 | Verlängerungsstück H: 360 mm, mit mittigem Flansch | 83075 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Klappenhalter für motorische und mechanische Klappe | 680101 | Anzeigen |
 | Dichtung für Aufsatzstück, ab 07/2014 | 680150 | Anzeigen |
 | Dichtung für Abdeckplatte, System 330 mm | 686114 | Anzeigen |
 | Prüftrichter mit Dichtung | 70214 | Anzeigen |
 | Dichtungsset für geteilte Verriegelungsdeckel | 70318 | Anzeigen |
 | Verriegelungsdeckel Staufix FKA Zulaufseite | 80016 | Anzeigen |
 | Verriegelungsdeckel Staufix FKA Auslaufseite | 80017 | Anzeigen |
 | Rückstauklappe motorisch, mit Klappenhalter | 80038 | Anzeigen |
 | Einschiebeteil für motorische Klappe, mit Klappenhalter | 80039 | Anzeigen |
 | Einschiebeteil mit mechanischer Klappe, Klappenhalter | 80041 | Anzeigen |
 | Schaltgerät Comfort 230 V, Staufix FKA | 80071 | Anzeigen |
 | Antriebsmotor steckerfertig, 5 m Kabel | 80076 | Anzeigen |
 | Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen |
 | Adapter Set optische Sonde | 80892 | Anzeigen |
 | Abdeckplatte schwarz, tagwasserdicht, 366x366 mm | 830050 | Anzeigen |
 | Aufsatzstück System 400 verriegelbar, silbergrau | 830065 | Anzeigen |
 | Spitzende DN 150, mit Dichtung | 83083 | Anzeigen |
 | Muffe DN 150, mit Dichtung | 83087 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- Nennweite (DN) (nennweite): 150
- Schaltgerät (schaltgeraet):
Comfort
- Abdeckung Material (abdeckung_material):
Kunststoff
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienhaltig
- Abdeckungsart (abdeckungsart): Abdeckplatte
- Länge (laenge): 656 mm
- Breite (breite): 590 mm
- Rückstauschutz (rueckstauschutz): Typ 3
