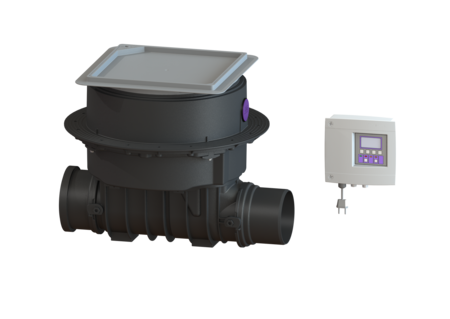

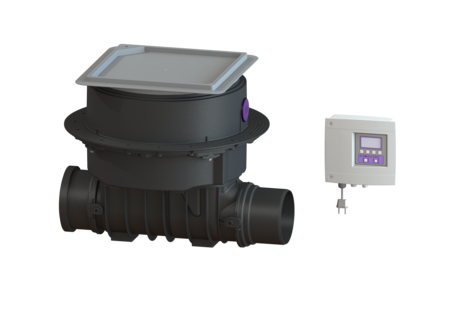

Rückstauautomat Staufix FKA

DN 150, Bodenplatte, befliesbar

84150X
84150X
Datenblatt

KESSEL Rückstauautomat Staufix FKA, Schaltgerät Comfort, Nennweite (DN) 150, Abwasser fäkalienhaltig, Verriegelung Lock & Lift, Einbau in die Bodenplatte, Abdeckungsart befliesbare Abdeckplatte

  • Sicheres, motorisches Verschlusssystem mit optischer Sonde
  • Schnelle, einfache und werkzeuglose Wartung
  • Als Komplettset oder Modulset erhältlich
Artikelnummer 84150X
GTIN 4026092046463
Preisgruppe 30
Preis 4.313,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

Rückstauautomat Staufix FKA DN 150, Bodenplatte, befliesbar
Der Premium-Rückstauautomat für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einem motorischen Verschlusssystem ausgestattet, welches bei Rückstau automatisch geschlossen wird. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Ausführung Notverschluss: ja Schutzart Sonde: IP 68 (3m/48h) Motorische Rückstauklappen: 1 Mechanische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 150 Außendurchmesser (DA): 160 mm Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Sensorik ist bauseits zu montieren sowie Schaltgerät ist anzuschließen) Rückstauschutz: Typ 3 Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Kabellänge: 5 m Abmessungen Gewicht netto: 17 kg Gewicht brutto: 22,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 9 mm Einbautiefe: 516 - 669 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 656 mm Breite: 590 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 615 mm Verpackungsmaß Höhe: 550 mm Behälter/Grundkörper Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Dichtheit: tagwasserdicht Bodenbelaghöhe max.: 16 mm Steuerung Schaltgerät: Comfort Alarmgeber: optischer Sonde Instrument Niveauerfassung: optische Sonde Art Niveauerfassung: optisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Anschluss an GLT, GA: ja

Einbauvideo

Die Dichtheitsprüfung der KESSEL Rückstauverschlüsse ist ohne Hilfsmittel schnell und einfach durchzuführen. Dieses Video zeigt die wenigen notwendigen Schritte.

Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
20162 Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
80077 Freischaltcode und Kabelverschraubung 80077 Anzeigen
80098 Umrüstsatz Pumpfix F DN 100-200, ab 01/2011, Bodenplatte 80098 Anzeigen
80889 Kabelzubehör Verlängerung für Sonde 80889 Anzeigen
80890 Kabelzubehör Verlängerung für Motor 80890 Anzeigen
80891 Kabelzubehör Verlängerung für Pumpe 80891 Anzeigen
83070 Verlängerungsstück H: 200 mm 83070 Anzeigen
83073 Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch 83073 Anzeigen
83075 Verlängerungsstück H: 360 mm, mit mittigem Flansch 83075 Anzeigen
  Bezeichnung Artikelnummer
680034 Batterie 9 V Block 680034 Anzeigen
680101 Klappenhalter für motorische und mechanische Klappe 680101 Anzeigen
680150 Dichtung für Aufsatzstück, ab 07/2014 680150 Anzeigen
686114 Dichtung für Abdeckplatte, System 330 mm 686114 Anzeigen
70214 Prüftrichter mit Dichtung 70214 Anzeigen
70318 Dichtungsset für geteilte Verriegelungsdeckel 70318 Anzeigen
80016 Verriegelungsdeckel Staufix FKA Zulaufseite 80016 Anzeigen
80017 Verriegelungsdeckel Staufix FKA Auslaufseite 80017 Anzeigen
80038 Rückstauklappe motorisch, mit Klappenhalter 80038 Anzeigen
80039 Einschiebeteil für motorische Klappe, mit Klappenhalter 80039 Anzeigen
80041 Einschiebeteil mit mechanischer Klappe, Klappenhalter 80041 Anzeigen
80071 Schaltgerät Comfort 230 V, Staufix FKA 80071 Anzeigen
80076 Antriebsmotor steckerfertig, 5 m Kabel 80076 Anzeigen
80888 Ersatzteilset optische Sonde 5 m Kabel 80888 Anzeigen
80892 Adapter Set optische Sonde 80892 Anzeigen
830052 Abdeckplatte befliesbar, tagwasserdicht 830052 Anzeigen
830065 Aufsatzstück System 400 verriegelbar, silbergrau 830065 Anzeigen
83083 Spitzende DN 150, mit Dichtung 83083 Anzeigen
83087 Muffe DN 150, mit Dichtung 83087 Anzeigen
  • Nennweite (DN) (nennweite): 150
  • Schaltgerät (schaltgeraet): Comfort
  • Abdeckung Material (abdeckung_material): Kunststoff
  • Einbausituation (einbausituation): Einbau in die Bodenplatte
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Abdeckungsart (abdeckungsart): befliesbare Abdeckplatte
  • Länge (laenge): 656  mm
  • Breite (breite): 590  mm
  • Rückstauschutz (rueckstauschutz): Typ 3
