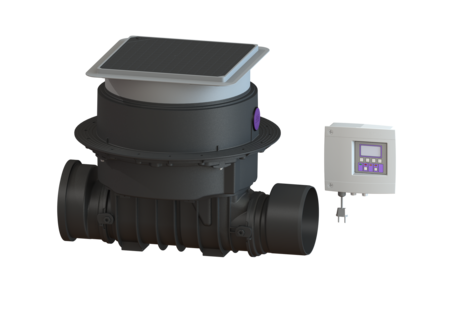

Rückstauautomat Staufix FKA

DN 200, Bodenplatte, schwarz

84200S
84200S
Datenblatt

KESSEL Rückstauautomat Staufix FKA, Schaltgerät Comfort, Nennweite (DN) 200, Abwasser fäkalienhaltig, Verriegelung Lock & Lift, Einbau in die Bodenplatte, Abdeckungsart Abdeckplatte

  • Sicheres, motorisches Verschlusssystem mit optischer Sonde
  • Schnelle, einfache und werkzeuglose Wartung
  • Als Komplettset oder Modulset erhältlich
Artikelnummer 84200S
GTIN 4026092046432
Preisgruppe 30
Preis 4.313,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

Rückstauautomat Staufix FKA DN 200, Bodenplatte, schwarz
Der Premium-Rückstauautomat für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einem motorischen Verschlusssystem ausgestattet, welches bei Rückstau automatisch geschlossen wird. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Ausführung Notverschluss: ja Schutzart Sonde: IP 68 (3m/48h) Motorische Rückstauklappen: 1 Mechanische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 200 Außendurchmesser (DA): 200 mm Hinweis Nennweite: Hydraulik entspricht DN 150 Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Sensorik ist bauseits zu montieren sowie Schaltgerät ist anzuschließen) Rückstauschutz: Typ 3 Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Kabellänge: 5 m Abmessungen Gewicht netto: 16,5 kg Gewicht brutto: 22 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 9 mm Einbautiefe: 516 - 669 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 720 mm Breite: 590 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 615 mm Verpackungsmaß Höhe: 550 mm Behälter/Grundkörper Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: L 15 (EN 1253-1) Dichtheit: tagwasserdicht Steuerung Schaltgerät: Comfort Alarmgeber: optischer Sonde Instrument Niveauerfassung: optische Sonde Art Niveauerfassung: optisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Anschluss an GLT, GA: ja

Einbauvideo

Die Dichtheitsprüfung der KESSEL Rückstauverschlüsse ist ohne Hilfsmittel schnell und einfach durchzuführen. Dieses Video zeigt die wenigen notwendigen Schritte.

Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Inbetriebnahme und Einweisung Staufix FKA 80111 Anzeigen
Wartung Staufix FKA 80117 Anzeigen
  Bezeichnung Artikelnummer
20162 Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
80077 Freischaltcode und Kabelverschraubung 80077 Anzeigen
80098 Umrüstsatz Pumpfix F DN 100-200, ab 01/2011, Bodenplatte 80098 Anzeigen
80889 Kabelzubehör Verlängerung für Sonde 80889 Anzeigen
80890 Kabelzubehör Verlängerung für Motor 80890 Anzeigen
80891 Kabelzubehör Verlängerung für Pumpe 80891 Anzeigen
83070 Verlängerungsstück H: 200 mm 83070 Anzeigen
83073 Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch 83073 Anzeigen
83075 Verlängerungsstück H: 360 mm, mit mittigem Flansch 83075 Anzeigen
  Bezeichnung Artikelnummer
680034 Batterie 9 V Block 680034 Anzeigen
680101 Klappenhalter für motorische und mechanische Klappe 680101 Anzeigen
680150 Dichtung für Aufsatzstück, ab 07/2014 680150 Anzeigen
686114 Dichtung für Abdeckplatte, System 330 mm 686114 Anzeigen
70214 Prüftrichter mit Dichtung 70214 Anzeigen
70318 Dichtungsset für geteilte Verriegelungsdeckel 70318 Anzeigen
80016 Verriegelungsdeckel Staufix FKA Zulaufseite 80016 Anzeigen
80017 Verriegelungsdeckel Staufix FKA Auslaufseite 80017 Anzeigen
80038 Rückstauklappe motorisch, mit Klappenhalter 80038 Anzeigen
80039 Einschiebeteil für motorische Klappe, mit Klappenhalter 80039 Anzeigen
80041 Einschiebeteil mit mechanischer Klappe, Klappenhalter 80041 Anzeigen
80071 Schaltgerät Comfort 230 V, Staufix FKA 80071 Anzeigen
80076 Antriebsmotor steckerfertig, 5 m Kabel 80076 Anzeigen
80888 Ersatzteilset optische Sonde 5 m Kabel 80888 Anzeigen
80892 Adapter Set optische Sonde 80892 Anzeigen
830050 Abdeckplatte schwarz, tagwasserdicht, 366x366 mm 830050 Anzeigen
830065 Aufsatzstück System 400 verriegelbar, silbergrau 830065 Anzeigen
83084 Spitzende DN 200, mit Dichtung 83084 Anzeigen
83088 Muffe DN 200, mit Dichtung 83088 Anzeigen
  • Nennweite (DN) (nennweite): 200
  • Schaltgerät (schaltgeraet): Comfort
  • Abdeckung Material (abdeckung_material): Kunststoff
  • Einbausituation (einbausituation): Einbau in die Bodenplatte
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Abdeckungsart (abdeckungsart): Abdeckplatte
  • Länge (laenge): 720  mm
  • Breite (breite): 590  mm
  • Rückstauschutz (rueckstauschutz): Typ 3
