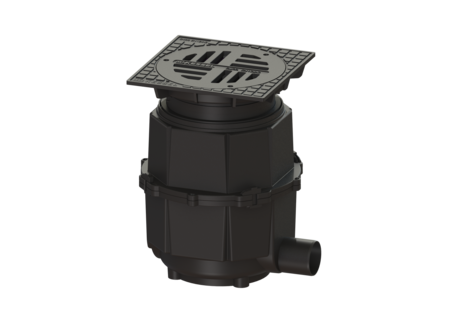

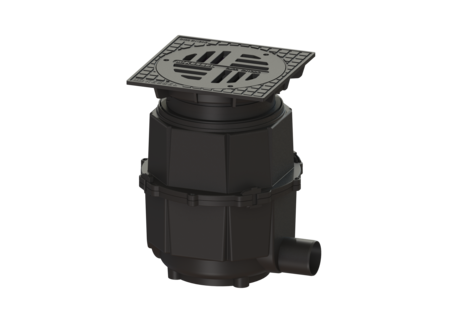

Hofablauf
System 400, DN 100, D, 580-710 mm
KESSEL Hofablauf, Nennweite (DN) 100, Einbautiefe 580 - 710 mm, Belastungsklasse D 400, Geruchsverschluss, Abdeckung Grauguss, Abdeckung Breite 450 mm, Abdeckung Länge 450 mm, Entwässerung durch Punktablauf, Stutzen waagrecht, Grundkörper Kunststoff
- Verschiedene Belastungsklassen erhältlich
- Höhenverstellbares Komplettsystem
- Einfacher Einbau ins Erdreich
| Artikelnummer | 851101D |
|---|---|
| GTIN | 4026092004302 |
| Preisgruppe | 10 |
| Preis |
1.516,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Hofablauf System 400, DN 100, D, 580-710 mm
Der Hofablauf aus Kunststoff dient der Punktentwässerung und ist beständig gegen aggressive Abwässer. Er ist mit einem Schlammeimer sowie kraftstoffbeständigen Dichtungen ausgestattet. Das Aufsatzstück aus Kunststoff ermöglicht einen stufenlosen Höhen- und Niveauausgleich. Ausführung System: 400 Heizung: ohne Schlammeimer: ja Abdichtung am Aufsatzstück: Anschlussrand Ablaufleistung (l/s) mit 20 mm Aufstau: 4,5 Allgemeine Merkmale Farbe: schwarz Norm: EN 752 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 55 - 180 mm Gewicht netto: 25,5 kg Gewicht brutto: 25,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 500 mm Aussparungsmaß Breite: 535 mm Aussparungsmaß Länge: 585 mm Einstecktiefe min.: 55 mm Verstellbereich: 55 - 185 Einbautiefe: 580 - 710 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 563 mm Breite: 500 mm Höhe: 580 mm Verpackungsmaß Länge: 800 mm Verpackungsmaß Breite: 700 mm Verpackungsmaß Höhe: 700 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Kunststoff Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost rund Abdeckung Material: Grauguss Abdeckung Breite: 450 mm Abdeckung Länge: 450 mm Belastungsklasse: D 400 (EN 124) Rahmen Breite: 450 mm Rahmen Länge: 450 mm Form Aufsatzstück: eckig Schlammeimer: ja
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Sägeglocke für DN 100/125/150 | 500100 | Anzeigen |
| Sägeglocke für DN 50/70/100 | 500101 | Anzeigen |
 | Pressdichtungsflansch für Aufsatzstück LW 400 in WU-Beton | 83021 | Anzeigen |
 | Dichtungsbahn für System 400, WU-Beton | 83022 | Anzeigen |
 | Verlängerungsstück System 400, Kunststoff | 850101 | Anzeigen |
 | Übergangsstück d: 450 mm, mit Dichtung | 850102 | Anzeigen |
 | Übergangsstück d: 358 mm, mit Dichtung | 850103 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 125 | 850118 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 150 | 850119 | Anzeigen |
 | Abdeckplatte aus GG, Klasse D | 850136 | Anzeigen |
 | Aushebevorrichtung für Geruchsverschluss System 400 | 850143 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Dichtung für Schachtsystem LW 400 | 680315 | Anzeigen |
 | Grundkörper Hof-/Regenablauf mit Auslauf, DN 100, d: 450 mm | 850009 | Anzeigen |
 | Verbindungskeil Kunststoff, 4 Stück | 850111 | Anzeigen |
 | Dichtung d: 458 mm | 850113 | Anzeigen |
 | Schlammeimer System 400, Kunststoff | 850115 | Anzeigen |
 | Schlitzrost rund, d: 395 mm, Grauguss | 850137 | Anzeigen |
 | Geruchsverschluss für Hofabläufe, DN 100 | 850141 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung |
- Nennweite (DN) (nennweite): 100
- Material Grundkörper (material_grundkoerper):
Kunststoff
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
- Abdeckung Material (abdeckung_material): Grauguss
- Belastungsklasse (belastungsklasse): D 400 (EN 124)
- Einbautiefe (einbautiefe): 580 mm
- Geruchsverschluss (geruchsverschluss): inklusive
- (form_Aufsatzstueck):
- Schlammeimer (schlammeimer): ja
