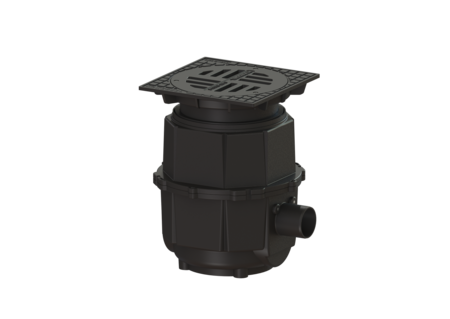

Hofablauf
System 400, DN 100, D, 460 - 590 mm, RSV
KESSEL Hofablauf, Nennweite (DN) 100, Einbautiefe 460 - 590 mm, Belastungsklasse D 400, Geruchsverschluss, Abdeckung Grauguss, Abdeckung Breite 450 mm, Abdeckung Länge 450 mm, Entwässerung durch Punktablauf, Stutzen waagrecht, Grundkörper Kunststoff
- Verschiedene Belastungsklassen erhältlich
- Höhenverstellbares Komplettsystem
- Einfacher Einbau ins Erdreich
| Artikelnummer | 851101D-RSV |
|---|---|
| GTIN | 4026092069424 |
| Preisgruppe | 10 |
| Preis |
1.870,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |

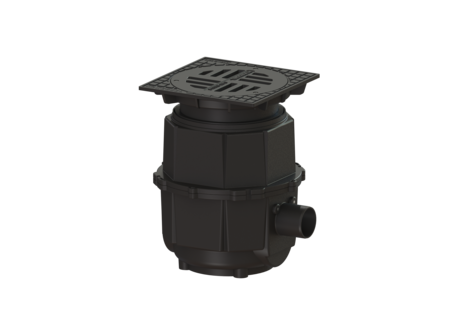

Hofablauf System 400, DN 100, D, 460 - 590 mm, RSV
Der Hofablauf aus Kunststoff dient der Punktentwässerung und ist beständig gegen aggressive Abwässer. Er ist mit einem Schlammeimer sowie kraftstoffbeständigen Dichtungen ausgestattet. Das Aufsatzstück aus Kunststoff ermöglicht einen stufenlosen Höhen- und Niveauausgleich. Ausführung System: 400 Heizung: ohne Schlammeimer: ja Sperrwasserhöhe: 50 mm Ablaufleistung (l/s) mit 20 mm Aufstau: 3,1 Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 752 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Rückstauschutz: Typ 5 ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 41 kg Gewicht brutto: 46 kg Aussparungsmaß Breite: 535 mm Aussparungsmaß Länge: 585 mm Einbautiefe: 460 - 590 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verpackungsmaß Länge: 700 mm Verpackungsmaß Breite: 800 mm Verpackungsmaß Höhe: 595 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Kunststoff Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost rund Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Breite: 450 mm Abdeckung Länge: 450 mm Oberfläche: erodiert Belastungsklasse: D 400 (EN 124) Rahmen Breite: 450 mm Rahmen Länge: 450 mm Form Aufsatzstück: eckig Schlammeimer: ja
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Sägeglocke für DN 100/125/150 | 500100 | Anzeigen |
| Sägeglocke für DN 50/70/100 | 500101 | Anzeigen |
 | Pressdichtungsflansch für Aufsatzstück LW 400 in WU-Beton | 83021 | Anzeigen |
 | Dichtungsbahn für System 400, WU-Beton | 83022 | Anzeigen |
 | Verlängerungsstück System 400, Kunststoff | 850101 | Anzeigen |
 | Übergangsstück d: 450 mm, mit Dichtung | 850102 | Anzeigen |
 | Übergangsstück d: 358 mm, mit Dichtung | 850103 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 125 | 850118 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 150 | 850119 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Rückstauverschluss Modul für Kellerabläufe mit zwei Klappen | 27603 | Anzeigen |
 | Adapter zur Nachrüstung von 27603 und 27605 | 27608 | Anzeigen |
 | Dichtung für Schachtsystem LW 400 | 680315 | Anzeigen |
 | Verbindungskeil Kunststoff, 4 Stück | 850111 | Anzeigen |
 | Dichtung d: 458 mm | 850113 | Anzeigen |
 | Schlammeimer System 400, Kunststoff | 850115 | Anzeigen |
 | Schlitzrost rund, d: 395 mm, Grauguss | 850137 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung |
- Nennweite (DN) (nennweite): 100
- Material Grundkörper (material_grundkoerper):
Kunststoff
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
- Abdeckung Material (abdeckung_material): Grauguss
- Belastungsklasse (belastungsklasse): D 400 (EN 124)
- Einbautiefe (einbautiefe): 460 mm
- Geruchsverschluss (geruchsverschluss): inklusive
- (form_Aufsatzstueck):
- Schlammeimer (schlammeimer): ja
