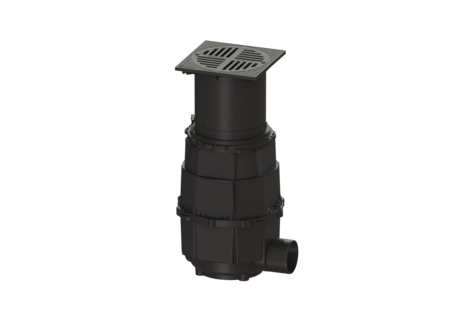

Hofablauf
System 400, DN 150, A, 730 - 1080 mm
KESSEL Hofablauf, Nennweite (DN) 150, Einbautiefe 730 - 1080 mm, Belastungsklasse A 15, Geruchsverschluss, Abdeckung Kunststoff, Abdeckung Breite 400 mm, Abdeckung Länge 400 mm, Entwässerung durch Punktablauf, Stutzen waagrecht, Grundkörper Kunststoff
- Verschiedene Belastungsklassen erhältlich
- Höhenverstellbares Komplettsystem
- Einfacher Einbau ins Erdreich
| Artikelnummer | 851152A |
|---|---|
| GTIN | 4026092004401 |
| Preisgruppe | 10 |
| Preis |
1.003,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |

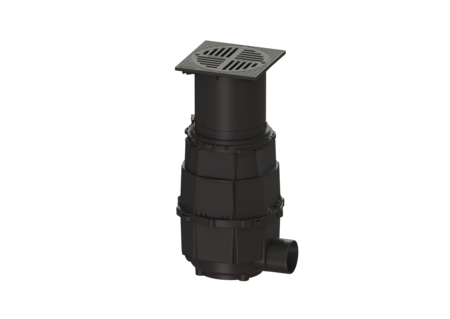

Hofablauf System 400, DN 150, A, 730 - 1080 mm
Der Hofablauf aus Kunststoff dient der Punktentwässerung und ist beständig gegen aggressive Abwässer. Er ist mit einem Schlammeimer sowie kraftstoffbeständigen Dichtungen ausgestattet. Das Aufsatzstück aus Kunststoff ermöglicht einen stufenlosen Höhen- und Niveauausgleich. Ausführung System: 400 Heizung: ohne Schlammeimer: ja Sperrwasserhöhe: 100 mm Ablaufleistung (l/s) mit 20 mm Aufstau: 4,5 Allgemeine Merkmale Farbe: schwarz Norm: EN 752 Nennweite (DN): 150 Außendurchmesser (DA): 160 mm ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 45 kg Gewicht brutto: 45 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 500 mm Aussparungsmaß Breite: 535 mm Aussparungsmaß Länge: 585 mm Einstecktiefe min.: 55 mm Einbautiefe: 730 - 1080 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verpackungsmaß Länge: 585 mm Verpackungsmaß Breite: 535 mm Verpackungsmaß Höhe: 1080 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Kunststoff Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost rund Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 400 mm Abdeckung Länge: 400 mm Oberfläche: erodiert Belastungsklasse: A 15 (EN 124) Rahmen Breite: 400 mm Rahmen Länge: 400 mm Form Aufsatzstück: eckig Schlammeimer: ja
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Sägeglocke für DN 100/125/150 | 500100 | Anzeigen |
| Sägeglocke für DN 50/70/100 | 500101 | Anzeigen |
 | Pressdichtungsflansch für Aufsatzstück LW 400 in WU-Beton | 83021 | Anzeigen |
 | Dichtungsbahn für System 400, WU-Beton | 83022 | Anzeigen |
 | Verlängerungsstück System 400, Kunststoff | 850101 | Anzeigen |
 | Übergangsstück d: 450 mm, mit Dichtung | 850102 | Anzeigen |
 | Übergangsstück d: 358 mm, mit Dichtung | 850103 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 125 | 850118 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 150 | 850119 | Anzeigen |
 | Abdeckplatte Kunststoff, Klasse A | 850132 | Anzeigen |
 | Aushebevorrichtung für Geruchsverschluss System 400 | 850143 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Grundkörper Hof-/Regenablauf mit Auslauf, DN 150, d: 450 mm | 850010 | Anzeigen |
| Verlängerungsstück System 400, Kunststoff | 850101 | Anzeigen |
| Übergangsstück d: 358 mm, mit Dichtung | 850103 | Anzeigen |
 | Verbindungskeil Kunststoff, 4 Stück | 850111 | Anzeigen |
 | Dichtung d: 368 mm | 850112 | Anzeigen |
 | Dichtung d: 458 mm | 850113 | Anzeigen |
 | Schlammeimer System 400, Kunststoff | 850115 | Anzeigen |
 | Aufsatzstück höhenverstellbar, Klasse A/B | 850120 | Anzeigen |
 | Schlitzrost rund, d: 362 mm, Kunststoff | 850134 | Anzeigen |
 | Geruchsverschluss für Hofabläufe, DN 150 | 850142 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung |
- Nennweite (DN) (nennweite): 150
- Material Grundkörper (material_grundkoerper):
Kunststoff
- Abdeckung Material (abdeckung_material): Kunststoff
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
- Belastungsklasse (belastungsklasse): A 15 (EN 124)
- Einbautiefe (einbautiefe): 730 mm
- Geruchsverschluss (geruchsverschluss): inklusive
- (form_Aufsatzstueck):
- Schlammeimer (schlammeimer): ja
