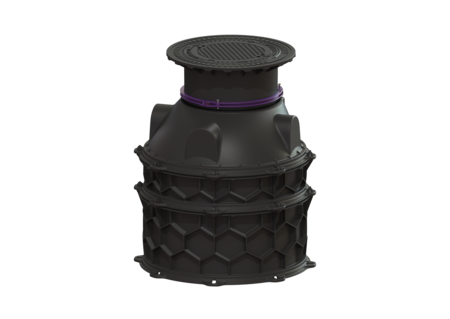

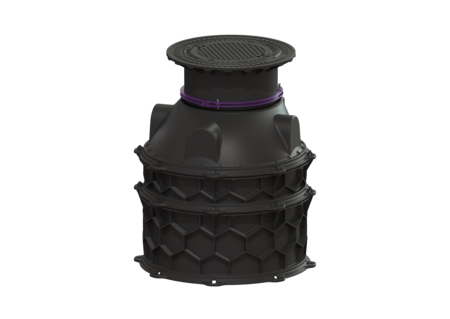

Schachtmodul LW 1000 Bodenplatte
Zugang LW 600, 2880-3129 mm, Klasse A/B
KESSEL Schachtmodul LW 1000 Bodenplatte, PE-HD, Einbau ins Erdreich, Einbautiefe 2880 - 3129 mm, Lichte Weite Einstieg (LW) 600 mm, Belastungsklasse B 125
- Modular aufbaubar mit einfachen Verbindungssegmenten und 250 und 500 mm hohen Zwischenstücken
- Innovative Wabenstruktur
- Einbau im Grundwasser bis 3000 mm
| Artikelnummer | 8740060 |
|---|---|
| GTIN | 4026092065754 |
| Preisgruppe | 60 |
| Preis |
5.435,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2880-3129 mm, Klasse A/B
Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Allgemeine Merkmale Farbe: schwarz Material: PE-HD Norm: EN 13598-2 Einbausituation: Einbau ins Erdreich Auslieferungszustand: in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert) Zulassung: Z-42.1-527 ATEX zertifiziert: nein Abmessungen Gewicht netto: 194 kg Gewicht brutto: 227 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Einbautiefe: 2880 - 3129 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 1200 mm Breite: 1200 mm Verpackungsmaß Länge: 2400 mm Verpackungsmaß Breite: 1200 mm Verpackungsmaß Höhe: 2200 mm Behälter/Grundkörper Zulauf max. Anbohrung (DN): 150 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte rund Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Breite: 648 mm Abdeckung Höhe: 95 mm Abdeckung Länge: 648 mm Oberfläche: Grauguss Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Dichtheit: tagwasserdicht
Einbauvideo
Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hybrid-Hebeanlage Ecolift XL zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Dichtung für Zwischenstück | 680125 | Anzeigen |
 | Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen |
 | Dichtung für Abdeckplatte verriegelt | 680323 | Anzeigen |
 | Zwischenstück 250 mm, für Schachtmodul LW 1000 | 680370 | Anzeigen |
 | Zwischenstück 500 mm, für Schachtmodul LW 1000 | 680371 | Anzeigen |
 | Verbindungsbolzen-Set 10 Stück | 680373 | Anzeigen |
 | Dichtung für Schachtmodul | 680374 | Anzeigen |
 | Steighilfe für Schachtmodul | 680376 | Anzeigen |
 | Schachtkonus LW 600 Zugang Schachtmodul | 680431 | Anzeigen |
 | Aufsatzstück d: 600 mm | 680569 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
 | Abdeckplatte Klasse B, Grauguss | 860118 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Prüfberichte und Zertifikate |
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Fremdüberwachung (fremdueberwachung):
SKZ
- Abdeckungsart (abdeckungsart): Abdeckplatte rund
- Belastungsklasse (belastungsklasse): B 125 (EN 124)
- Einbautiefe (einbautiefe): 2.880 mm
- Gewicht brutto (gewicht_brutto): 227 kg
- Oberfläche (oberflaeche): Grauguss
