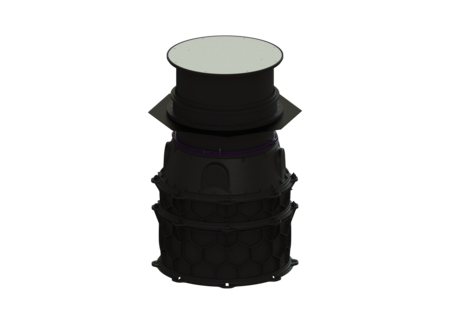

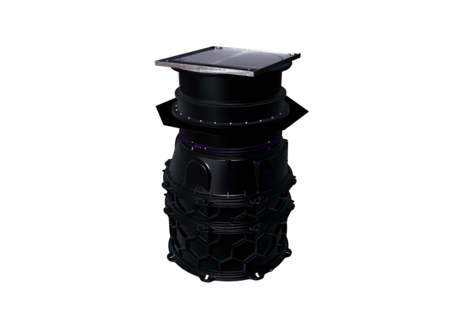

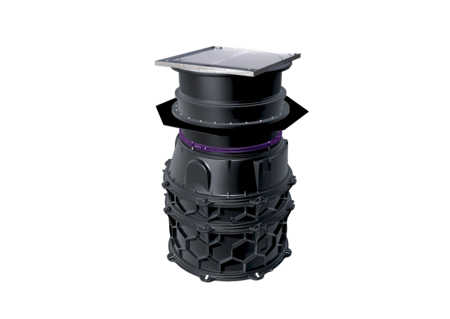

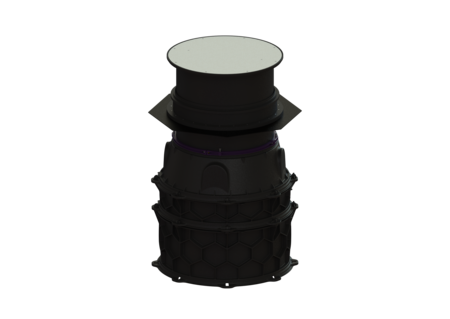

Schachtmodul LW 1000 Bodenplatte
Zugang LW 800, 638-887 mm, Kl. K 3, WU
KESSEL Schachtmodul LW 1000 Bodenplatte, PE-HD, Einbau in die Bodenplatte, Einbautiefe 638 - 887 mm, Lichte Weite Einstieg (LW) 800 mm, Belastungsklasse K 3
- Modular aufbaubar mit einfachen Verbindungssegmenten und 250 und 500 mm hohen Zwischenstücken
- Innovative Wabenstruktur
- Einbau im Grundwasser bis 3000 mm
| Artikelnummer | 8740222 |
|---|---|
| GTIN | 4026092093184 |
| Preisgruppe | 60 |
| Preis |
3.718,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 638-887 mm, Kl. K 3, WU
Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Allgemeine Merkmale Farbe: schwarz Material: PE-HD Norm: EN 13598-2 Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert) Zulassung: Z-42.1-527 ATEX zertifiziert: nein Abmessungen Gewicht netto: 92,25 kg Gewicht brutto: 108,75 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Durchmesser: 960 mm Einbautiefe: 638 - 887 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 1200 mm Breite: 1200 mm Verpackungsmaß Länge: 1200 mm Verpackungsmaß Breite: 1200 mm Verpackungsmaß Höhe: 1400 mm Behälter/Grundkörper Zulauf max. Anbohrung (DN): 150 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte rund Abdeckung Material: Edelstahl Abdeckung Höhe: 19 mm Oberfläche: rutschhemmend Verriegelung: verschraubt Belastungsklasse: K 3 (EN 1253-1) Dichtheit: tagwasserdicht
Einbauvideo
Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hybrid-Hebeanlage Ecolift XL zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Dichtung für Zwischenstück | 680125 | Anzeigen |
 | Zwischenstück 250 mm, für Schachtmodul LW 1000 | 680370 | Anzeigen |
 | Zwischenstück 500 mm, für Schachtmodul LW 1000 | 680371 | Anzeigen |
 | Verbindungsbolzen-Set 10 Stück | 680373 | Anzeigen |
 | Steighilfe für Schachtmodul | 680376 | Anzeigen |
 | Schachtkonus LW 800 Zugang Schachtmodul | 680430 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| Zulassung |
- Abdeckung Material (abdeckung_material):
Edelstahl
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- Fremdüberwachung (fremdueberwachung):
SKZ
- Abdeckungsart (abdeckungsart): Abdeckplatte rund
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Einbautiefe (einbautiefe): 638 mm
- Gewicht brutto (gewicht_brutto): 108,8 kg
- Oberfläche (oberflaeche): rutschhemmend
