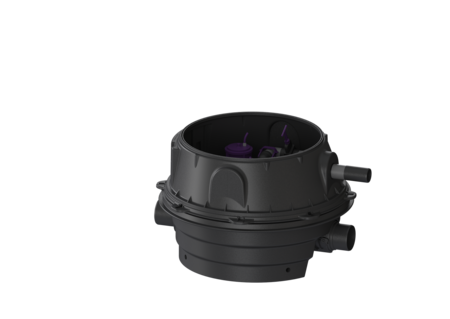

Rückstauhebeanlage Ecolift XL
Duo, 1 mot. Klappe, SPF 3000-S3, Konus

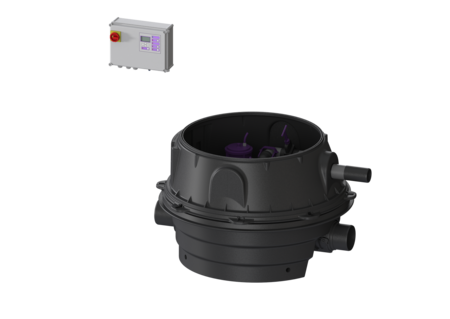

KESSEL Rückstauhebeanlage Ecolift XL, Abwasser fäkalienfrei, Einbau ins Erdreich, mit 2 überflutbaren SPF 3000 Pumpen, Betriebsart S3 - 50 %, Alarmgeber mit optischer Sonde, Schaltgerät Comfort Plus
- Abwasserentsorgung ohne Betriebsunterbrechung sogar bei Stromausfall, solange kein Rückstau vorliegt
- geringer Pumpeneinsatz
- minimierte Geräuschemissionen
| Artikelnummer | 8741062 |
|---|---|
| GTIN | 4026092070710 |
| Preisgruppe | 60 |
| Preis |
15.609,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Rückstauhebeanlage Ecolift XL Duo, 1 mot. Klappe, SPF 3000-S3, Konus
Die Rückstauhebeanlage für fäkalienfreies Abwasser ist mit zwei überflutbaren Pumpen, einem motorischen und einem mechanischen Verschlusssystem sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch das motorische Verschlusssystem automatisch geschlossen wird und somit kein freier Durchgang zum Kanal mehr besteht. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser in den Kanal fördert. Die Druckleitung ist in einem geschweißten PE-Rohr, bei der Pumpe SPF 4500 zusätzlich in einen Druckentspannungsschacht, auszuführen. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung. Ausführung Hinweis Einbau: Variante niedrigster Einbau Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Kunststoff Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 70 Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Motorische Rückstauklappen: 1 Mechanische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Norm: ÖNORM B 2501 Abwasserart: fäkalienfrei Einbausituation: Einbau ins Erdreich Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Rückstauschutz: Typ 3 Zulassung: Z-53.2-493 ATEX zertifiziert: nein Abmessungen Gewicht netto: 138,36 kg Gewicht brutto: 161,76 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gefällesprung: 15 mm Länge: 1379 mm Breite: 1200 mm Höhe: 785 mm Verpackungsmaß Länge: 2000 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 950 mm Behälter/Grundkörper Nenndruck (PN): 10 Druckabgang (DN): 80 Druckabgang (DA): 90 mm Gerinne: geschlossenes Durchgangsgerinne Entlüftungsanschluss (DN): 70 Abstand Rohrsohle Auslauf zu Behälterboden: 120 mm Abstand Rohrsohle Zulauf zu Behälterboden: 135 mm Abstand Rohrsohle Zulauf zu Behälteroberkante: 645 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Nutzvolumen: 20 l Behältervolumen: 65 l Fördereinrichtung Pumpe: SPF 3000 Anzahl Pumpen: 2 Gewicht Pumpe: 24 kg Anschlusstyp: Direktanschluss Nennstrom: 5,4 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,89 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 36 m³/h Förderhöhe max.: 17,5 m Drehzahl: 2845 U/min Leistung P1: 3,2 kW Leistung P2: 2,7 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): 3 x C 20 A Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Plus Motorschutz Schalter: ja Leistung Standby: 5 W Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): 3 x C 20 A
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hybrid-Hebeanlage Ecolift XL zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3, befliesbar | 8740175 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 mit WU-Flansch | 8740176 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 | 8740177 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 mit WU-Flansch | 8740178 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse B | 8740179 | Anzeigen |
 | Aufsatzstück Abdeckplatte eckig, LW 800, Klasse D | 8740180 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 | 8740181 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Motor | 80890 | Anzeigen |
 | Einbauset Thermostat, Hygrostat | 97713 | Anzeigen |
 | Freiluftsäule B: 590 mm, für Einbau Schaltgeräte | 97714 | Anzeigen |
 | Warnleuchte für Freiluftsäule | 97715 | Anzeigen |
| Freiluftsäule B: 460 mm, für Einbau Schaltgeräte | 97716 | Anzeigen |
| Freiluftsäule B: 785 mm, für Einbau Schaltgeräte | 97723 | Anzeigen | |
| Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte | 97724 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Spritzschutzset für optische Sonde | 28706 | Anzeigen |
 | Schaltgerät Comfort Plus Mono/Duo, 400 V, (2x)4,0-6,3 A | 28787 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen |
 | Druckschlauch Meterware, 6x4 mm 100 natur | 680071 | Anzeigen |
 | Klappenhalter für motorische und mechanische Klappe | 680101 | Anzeigen |
 | Einhandverschluss DN 63 | 680380 | Anzeigen |
 | Rückflussverhinderer links, mit Rückschlagklappe | 680381 | Anzeigen |
 | Rückflussverhinderer rechts, mit Rückschlagklappe | 680382 | Anzeigen |
 | Sicherungsbügel für Absperrschieber DN 63 | 680386 | Anzeigen |
 | Verriegelungsdeckel Ecolift XL Auslaufseite | 680391 | Anzeigen |
 | Pumpenflansch Ecolift XL, inkl. Dichtung | 680398 | Anzeigen |
 | Pumpenplatte Ecolift XL | 680399 | Anzeigen |
 | Druckschlauch DN 63, L: 367 mm | 680400 | Anzeigen |
 | Druckleitung mit Absperrschieber Ausführung links, schräg | 680401 | Anzeigen |
 | Druckleitung mit Absperrschieber Ausführung rechts, schräg | 680402 | Anzeigen |
 | Stützrippe für Absperrschieber, schräge Auflage | 680403 | Anzeigen |
 | Dichtungsset Ecolift XL | 680418 | Anzeigen |
 | Antriebsmotor zum Anklemmen, 10 m Kabel | 680452 | Anzeigen |
 | Ersatzteilset optische Sonde 10 m Kabel | 680455 | Anzeigen |
 | Pumpenantrieb SPF 3000 400 V, S3, 10 m Kabellänge | 680524 | Anzeigen |
 | Tauchrohr für Ecolift XL, 180 mm | 680827 | Anzeigen |
 | Rückstauklappe motorisch, mit Klappenhalter | 80038 | Anzeigen |
 | Einschiebeteil für motorische Klappe, mit Klappenhalter | 80039 | Anzeigen |
 | Einschiebeteil mit mechanischer Klappe, Klappenhalter | 80041 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- Abwasserart (abwasserart_de):
fäkalienfrei
- Schaltgerät (schaltgeraet):
Comfort Plus
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241794
- Einbausituation (einbausituation):
Einbau ins Erdreich
- (nennweite):
- Pumpe (pumpe): SPF 3000
- Betriebsspannung (betriebsspannung): 400 V
