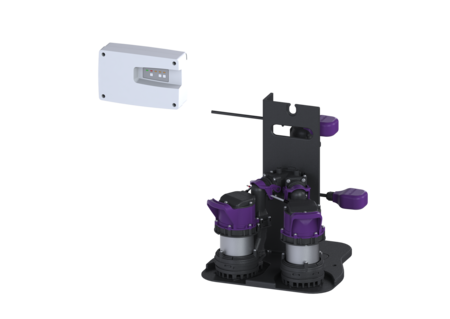

Pumpen-Einbausatz Retrofit S
Duo, GTF 500-S1, 230V
KESSEL Pumpen-Einbausatz Retrofit S Duo, Abwasser fäkalienfrei, Einbau in bauseitigen Sammelbehälter, mit 2 überflutbaren GTF 500 Pumpen, Alarmgeber mit Schwimmerschalter, 230 V, Rückflussverhinderer integriert
- schnelle Installation durch vorkonfektionierte Komponenten
- Flexibler und platzsparender Einbau
- Für alle gängigen Druckleitungen geeignet
| Artikelnummer | 8744050 |
|---|---|
| GTIN | 4026092109496 |
| Preisgruppe | 60 |
Pumpen-Einbausatz Retrofit S Duo, GTF 500-S1, 230V
Die Pumpanlage zum Einbau in bestehende Sammelbehälter für fäkalienfreies Abwasser ist mit zwei dauerlauffähigen, überflutbaren Pumpen und zwei Rückflussverhinderern ausgestattet. Die kompakte Konsole aus Kunststoff (PU) dient zur variablen Aufnahme der Komponenten für verschiedene Einsatzszenarien und zur Befestigung der Pumpanlage auch an engen Einsatzorten. Über den mitgelieferten 90° Schnellverbinder lassen sich alle gängigen Druckrohrarten verbinden. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Komponenten sind vormontiert zur bauseitigen Endmontage. Die Steuerung erfolgt mittels Niveauschwimmer über ein anwenderfreundliches 230V Connect Duo Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Ausführung Anlagenart: Doppelanlage Aufstellung: Nassaufstellung Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Allgemeine Merkmale Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: Einbau in bauseitigen Sammelbehälter Auslieferungszustand: Modulbausatz zur bauseitigen Montage Anlagen Typ: Duo ATEX zertifiziert: nein Abmessungen Gewicht netto: 17,5 kg Gewicht brutto: 21,29 kg Länge: 403 mm Breite: 380 mm Höhe: 448 mm Verpackungsmaß Länge: 586 mm Verpackungsmaß Breite: 386 mm Verpackungsmaß Höhe: 400 mm Behälter/Grundkörper Druckabgang (DN): 40 Druckabgang (DA): 50 mm Fördereinrichtung Pumpe: GTF 500 Anzahl Pumpen: 2 Gewicht Pumpe: 6 kg Anschlusstyp: Schuko 2-polig Nennstrom: 2,5 A Länge Netzanschlussleitung Pumpe: 10 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,91 Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C Förderhöhe max.: 8 m Drehzahl: 2800 U/min Leistung P1: 0,6 kW Leistung P2: 0,36 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 10 mm Erforderliche Absicherung (Leitungsschutz): C 16 A Steuerung Schaltgerät: Connect Duo Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: Schwimmerschalter Instrument Niveauerfassung: Schwimmerschalter Art Niveauerfassung: mechanisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Variante der Warneinrichtung: akustische und optische Meldung Erforderliche Absicherung (Leitungsschutz): C 16 A Nennstrom: 2,5 A
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen |
 | Dichtung für Druckabgang | 680067 | Anzeigen |
 | Pumpenanschluss mit Dichtung und Klappe | 680475 | Anzeigen |
 | Überwurfmutter R1,5" für Pumpenanschluss | 680576 | Anzeigen |
 | ON/OFF Schwimmer 10m mit Biegeschutz und Mutter | 680578 | Anzeigen |
 | ALARM Schwimmer 10m mit Biegeschutz und Mutter | 680579 | Anzeigen |
 | Druckabgang 90° mit Schnellkupplung DN40 | 680580 | Anzeigen |
 | Austauschpumpe GTF 500-S1 Tronic, 10 m Kabel, 230V | 680587 | Anzeigen |
 | Freistromrad für GTF 500 | 680767 | Anzeigen |
| Retrofit S Schraubenset incl. Beilagscheiben und Muttern | 681048 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Abwasserart (abwasserart_de): fäkalienfrei
- Alarmgeber (alarmgeber): Schwimmerschalter
- Pumpe (pumpe): GTF 500
- Laufrad Typ (laufrad_typ): Freistromrad
- Schaltgerät (schaltgeraet): Connect Duo
