Fettabscheider EasyClean ground

NS 7, Auto Mix, 1475-1665 mm, D

93007/170D-DSP-TS
Datenblatt

KESSEL Fettabscheider EasyClean ground, Entsorgung Auto Mix, NS 7,00, Belastungsklasse D 400, Einbau ins Erdreich, Einbautiefe 1475 - 1665 mm, Entsorgungsart automatisches Reinigungssystem, SPF 300 IP68, Verriegelung verriegelt

  • Programmgesteuerte Spüleinrichtung
  • Individualisierung über Schaltgerät möglich
  • Wartungsarmer Betrieb
Artikelnummer 93007/170D-DSP-TS
GTIN 4026092103272
Preisgruppe 60
Preis 31.632,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

Fettabscheider EasyClean ground NS 7, Auto Mix, 1475-1665 mm, D

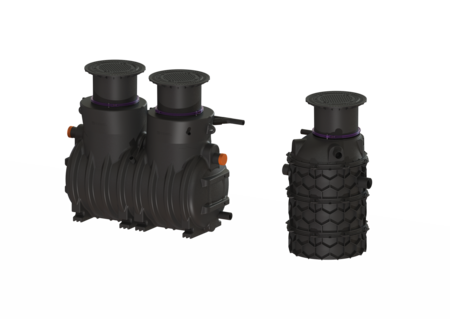

Der Abscheider für fetthaltiges Abwasser zum Einbau ins Erdreich besteht aus einem Fettabscheider sowie einem Technikschacht. Die zweiteilige Anlage aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang sowie einer integrierten Probenahmeeinrichtung ausgestattet. Der Zugang für Reinigungs- und Wartungsarbeiten ist über Revisionsöffnungen möglich mit Aufsatzstücken aus Kunststoff zum stufenlosen Höhen- und Niveauausgleich. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung erfolgt dabei über eine außenliegende, überflutbare Pumpe, die in einem separaten Technikschacht verbaut ist und mit einem Absperrschieber vom Behälter getrennt werden kann. Für die geruchsneutrale manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Der vollautomatische Programmablauf wird durch ein anwenderfreundliches Schaltgerät mit mehrzeiliger Displayanzeige gesteuert, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Das Schaltgerät mit einer Kabellänge von 10 m ist werkseitig im Technikschacht verbaut. Über eine Fernbedienung kann die Reinigung und Entsorgung von einer entfernten Stelle aus gestartet werden. Durch das individualisierbare Reinigungsprogramm mit Schnellwahlfunktion kann die Reinigung bedarfsgerecht an die örtlichen Gegebenheiten angepasst werden. Mithilfe einer vollautomatisierten Spülung der Trinkwasserleitungen kann die Einhaltung der Trinkwasser-Hygiene-Verordnung gewährleistet werden. Die Fülleinrichtung und Magnetventile müssen bauseitig in einem trockenen Raum installiert werden. Die Verbindungen zwischen Fettabscheider und Technikschacht sowie die Leerrohre und Verbindungen sind bauseitig zu erstellen. (siehe Verbindungs- und Anschlussset 917421). Bei Belastungsklasse D ist bauseits eine Lastverteilungsplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Hinweis Einbau: Erdeinbau frostfreie Tiefe 1700 mm Absperreinrichtung: ja Entsorgungsvariante: Auto Mix Schredder-Mix-System: ja Schauglas: nein Nenngröße (NS): 7,00 SonicControl: nein Entsorgungseinrichtung: Entsorgungsanschluss Fülleinrichtung nach DIN 1988: ja Entsorgungsart: automatisches Reinigungssystem Wasserversorgung: 2 Magnetventile 1" Probenahmeeinrichtung: Typ NBG Tragfähigkeit (DIN 19901): E4 Allgemeine Merkmale Material: PE Norm: EN 1825: 2004 Einbausituation: Einbau ins Erdreich Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Lieferumfang: Storz-B-Kupplung R 2 1/2 " für Saugwagenanschluss Abmessungen Gewicht netto: 870 kg Gewicht brutto: 890 kg Durchmesser: 659 mm Länge max.: 3965 mm Einbautiefe: 1475 - 1665 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar Einbringmaß Länge: 2540 mm Einbringmaß Breite: 1235 mm Verpackungsmaß Länge: 3755 mm Verpackungsmaß Breite: 1280 mm Verpackungsmaß Höhe: 1622 mm Behälter/Grundkörper Abstand Rohrsohle Auslauf zu Behälterboden: 995 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1100 mm Auslauf Nennweite (DA): 160 mm Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Verriegelung: verriegelt Belastungsklasse: D 400 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 1100 l Gesamtvolumen: 1800 l Schlammfanginhalt: 700 l Speichermenge an Fett: 280 l Fördereinrichtung Pumpe: SPF 300 IP68 Anzahl Pumpen: 1 Gewicht Pumpe: 44 kg Anschlusstyp: Direktanschluss Nennstrom: 6,2 A Schutzklasse: I Isolationsklasse: F Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 60 m³/h Förderhöhe max.: 17 m Drehzahl: 2850 U/min Leistung P1: 3,6 kW Leistung P2: 3 kW Betriebsart: S2 - 30 Min. Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Radiallaufrad mit Zerhacker Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: ja Motorschutz Schalter: ja Erforderliche Absicherung (RCD): 30 mA Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: nein Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: nein Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider 917417 Anzeigen
  Bezeichnung Artikelnummer
72300 Connect Pro Modul LTE für SG mit Connect Pro Schnittstelle 72300 Anzeigen
917419.00 Direktentsorgung Entsorgungsanschluss rechts 917419.00 Anzeigen
917419.50 Direktentsorgung Entsorgungsanschluss links 917419.50 Anzeigen
917422B Entsorgungsschacht LW 400, erdverbaute Abscheider, A/B 917422B Anzeigen
917422D Entsorgungsschacht LW 400, erdverbaute Abscheider, D 917422D Anzeigen
917821 Schichtdicken-Messgerät SonicControl, für Fettabscheider 917821 Anzeigen
917823 Kabeldurchführung SonicControl Set für Fettabscheider Erdeinbau 917823 Anzeigen
917871 Kabelverlängerung 10 m, für SonicControl Fettabscheider 917871 Anzeigen
917872 Kabelverlängerung 20 m, für SonicControl Fettabscheider 917872 Anzeigen
917873 Kabelverlängerung 30 m, für SonicControl Fettabscheider 917873 Anzeigen
  Bezeichnung Artikelnummer
  • Schaltgerät (schaltgeraet): ja
  • Material (material): PE
  • Entsorgungseinrichtung (entsorgungseinrichtung): Entsorgungsanschluss
  • Einbausituation (einbausituation): Einbau ins Erdreich
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Schredder-Mix-System (schredder_mix_system): ja
  • Nenngröße (NS) (nenngroesse): 7
  • Belastungsklasse (belastungsklasse): D 400 (EN 124)
  • Einbautiefe (einbautiefe): 1.475  mm
  • Gesamtvolumen (gesamtvolumen): 1.800  l
