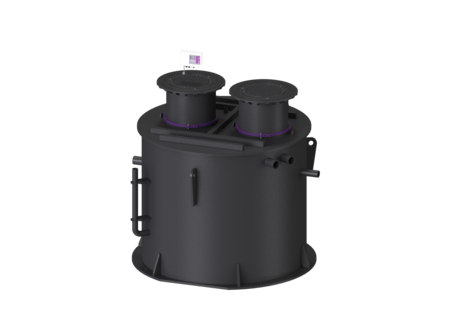

Fettabscheider EasyClean ground

Multi, NS 4, Direct, 960-1200 mm, D, re

96004.120D-DR
96004.120D-DR
Datenblatt

KESSEL Fettabscheider EasyClean ground, Entsorgung Direct, NS 4,00, Belastungsklasse D 400, Einbautiefe 960 - 1200 mm, Entsorgungsart manuell mit Saugschlauch, Fließrichtung rechts, Wickelrohrschacht, Alarmgeber mit Pegelsonde

  • geruchsarme und saubere Entsorgung
  • definierte Entsorgungsstelle
  • vollständige Entleerung des Abscheiders
Artikelnummer 96004.120D-DR
GTIN 4026092098431
Preisgruppe 60
Preis Preis auf Anfrage

    Fettabscheider EasyClean ground Multi, NS 4, Direct, 960-1200 mm, D, re
    Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Für die geruchsreduzierte manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Tauchpumpen werden über Führungsstangen in den Behälter eingebracht. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Fließrichtung: rechts Schachtsystem: Wickelrohrschacht Entsorgungsvariante: Direct Schredder-Mix-System: nein Nenngröße (NS): 4,00 SonicControl: nein Entsorgungseinrichtung: Entsorgungsanschluss Entsorgungsart: manuell mit Saugschlauch Tragfähigkeit (DIN 19901): E2 Abmessungen Gewicht netto: 1100 kg Gewicht brutto: 1154 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2325 mm Einbautiefe: 960 - 1200 mm Länge: 2160 mm Breite: 2505 mm Verpackungsmaß Länge: 3400 mm Verpackungsmaß Breite: 2250 mm Verpackungsmaß Höhe: 2075 mm Behälter/Grundkörper Druckabgang (DN): 90 Druckabgang (DA): 90 mm Abstand Rohrsohle Auslauf zu Behälterboden: 830 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1125 mm Auslauf Nennweite (DA): 110 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 100 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Höhe: 95 mm Verriegelung: unverriegelt Belastungsklasse: D 400 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 1000 l Fettschichtdicke max.: 110 mm Gesamtvolumen: 1400 l Schlammfanginhalt: 400 l Speichermenge an Fett: 160 l Fördereinrichtung Pumpe: GTK 1300 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Nennstrom: 2,5 A Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,8 Schutzart Pumpe: IP 68 Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 57 m³/h Förderhöhe max.: 12,4 m Drehzahl: 2900 U/min Leistung P1: 1,3 kW Leistung P2: 1 kW Betriebsart: S3 - 30 % Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Typ Anschlussleitung Pumpe: H07RN8-F 6G 1,5 mm² Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Pegelsonde Instrument Niveauerfassung: Pegelsonde Art Niveauerfassung: hydrostatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    		Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider 917417 Anzeigen
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    • Schaltgerät (schaltgeraet): Comfort
    • Entsorgungseinrichtung (entsorgungseinrichtung): Entsorgungsanschluss
    • Nenngröße (NS) (nenngroesse): 4
    • Belastungsklasse (belastungsklasse): D 400 (EN 124)
    • Einbautiefe (einbautiefe): 960  mm
    • Fließrichtung (fliessrichtung): rechts
