Rückstau-Technikmodul Controlfix

DN 100, geschl. Durchgangsgerinne

851001
851001
Datenblatt

KESSEL Rückstau-Technikmodul Controlfix, Abwasser fäkalienhaltig, Auslauf DN 100 mm, Einbau ins Erdreich, Anzahl Zulauf, Zulauf DN 100 mm

  • Einfaches Umrüsten mit Rückstauverschlüssen Staufix SWA, Staufix FKA und Rückstaupumpanlage Pumpfix F
  • Keine Anlagengeräusche sowie keine Geruchsbelästigung und Verschmutzungen im Gebäude
  • Einfacher Einbau durch geringes Gewicht der kombinierbaren Technikschacht-Module und durch variable Aufsatzstücke zur Anpassung an das Bodenniveau
Artikelnummer 851001
GTIN 4026092079317
Preisgruppe 60
Preis 816,40  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

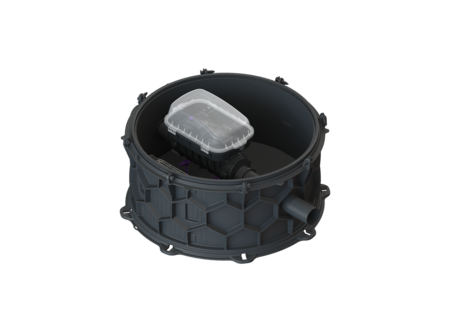

    Rückstau-Technikmodul Controlfix DN 100, geschl. Durchgangsgerinne
    Das Rückstau-Technikmodul ist mit einem integrierten Reinigungsrohr Controlfix und einer Steighilfe ausgestattet. Durch das modulare KESSEL-Baukastensystem kann das Reinigungsrohr problemlos zum Premium-Rückstauverschluss Staufix SWA, Staufix FKA oder zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Ausführung Schachtsystem: modularer Schacht Allgemeine Merkmale Farbe: schwarz Material: PE-HD Abwasserart: fäkalienhaltig Einbausituation: Einbau ins Erdreich Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Zulassung: Z-42.1-527 Abmessungen Gewicht netto: 60 kg Gewicht brutto: 80 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gefällesprung: 9 mm Breite: 1200 mm Höhe: 520 mm Verpackungsmaß Länge: 1300 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 720 mm Behälter/Grundkörper Gerinne: geschlossenes Durchgangsgerinne Behälterbreite max.: 1390 mm Abstand Rohrmitte Auslauf zu Behälterboden: 267 mm Abstand Rohrmitte Zulauf zu Behälterboden: 277 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 100 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1000 mm
      Bezeichnung Artikelnummer
    8740002 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 411-660 mm, Klasse K 3 8740002 Anzeigen
    8740003 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 668-917 mm, Klasse K 3 8740003 Anzeigen
    8740004 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 396-645 mm, Klasse A 15 8740004 Anzeigen
    8740005 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 653-902 mm, Klasse L 15 8740005 Anzeigen
    8740008 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 661-910 mm, Klasse K 3 8740008 Anzeigen
    8740009 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 918-1167 mm, Klasse K 3 8740009 Anzeigen
    8740010 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 646-895 mm, Klasse A 15 8740010 Anzeigen
    8740011 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 903-1152 mm, Klasse L 15 8740011 Anzeigen
    8740014 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 911-1160 mm, Klasse K 3 8740014 Anzeigen
    8740015 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1168-1417 mm, Klasse K 3 8740015 Anzeigen
    8740016 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 896-1145 mm, Klasse A 15 8740016 Anzeigen
    8740017 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1153-1402 mm, Klasse L 15 8740017 Anzeigen
    8740018 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1130-1379 mm, Klasse A/B 8740018 Anzeigen
    8740019 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1130-1379 mm, Klasse D 8740019 Anzeigen
    8740020 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1161-1410 mm, Klasse K 3 8740020 Anzeigen
    8740021 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1418-1667 mm, Klasse K 3 8740021 Anzeigen
    8740022 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1146-1395 mm, Klasse A 15 8740022 Anzeigen
    8740023 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1403-1652 mm, Klasse L 15 8740023 Anzeigen
    8740024 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1380-1629 mm, Klasse A/B 8740024 Anzeigen
    8740025 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1380-1629 mm, Klasse D 8740025 Anzeigen
    8740026 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1411-1660 mm, Klasse K 3 8740026 Anzeigen
    8740027 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1668-1917 mm, Klasse K 3 8740027 Anzeigen
    8740028 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1396-1645 mm, Klasse A 15 8740028 Anzeigen
    8740029 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1653-1902 mm, Klasse L 15 8740029 Anzeigen
    8740030 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1630-1879 mm, Klasse A/B 8740030 Anzeigen
    8740031 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1630-1879 mm, Klasse D 8740031 Anzeigen
    8740032 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1661-1910 mm, Klasse K 3 8740032 Anzeigen
    8740034 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1646-1895 mm, Klasse A 15 8740034 Anzeigen
    8740036 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1880-2129 mm, Klasse A/B 8740036 Anzeigen
    8740037 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1880-2129 mm, Klasse D 8740037 Anzeigen
    8740038 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1911-2160 mm, Klasse K 3 8740038 Anzeigen
    8740040 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1896-2145 mm, Klasse A 15 8740040 Anzeigen
    8740042 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2130-2379 mm, Klasse A/B 8740042 Anzeigen
    8740043 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2130-2379 mm, Klasse D 8740043 Anzeigen
    8740044 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2161-2410 mm, Klasse K 3 8740044 Anzeigen
    8740046 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2146-2395 mm, Klasse A 15 8740046 Anzeigen
    8740048 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2380-2629 mm, Klasse A/B 8740048 Anzeigen
    8740049 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2380-2629 mm, Klasse D 8740049 Anzeigen
    8740050 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2411-2660 mm, Klasse K 3 8740050 Anzeigen
    8740052 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2396-2645 mm, Klasse A 15 8740052 Anzeigen
    8740054 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2630-2879 mm, Klasse A/B 8740054 Anzeigen
    8740055 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2630-2879 mm, Klasse D 8740055 Anzeigen
    8740056 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2661-2910 mm, Klasse K 3 8740056 Anzeigen
    8740058 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2646-2895 mm, Klasse A 15 8740058 Anzeigen
    8740060 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2880-3129 mm, Klasse A/B 8740060 Anzeigen
    8740061 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2880-3129 mm, Klasse D 8740061 Anzeigen
    8740062 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2911-3160 mm, Klasse K 3 8740062 Anzeigen
    8740064 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2896-3145 mm, Klasse A 15 8740064 Anzeigen
    8740122 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 375-624 mm, Klasse K 3 8740122 Anzeigen
    8740123 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 625-874 mm, Klasse K 3 8740123 Anzeigen
    8740124 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 875-1124 mm, Klasse K 3 8740124 Anzeigen
    8740125 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1125-1374 mm, Klasse K 3 8740125 Anzeigen
    8740126 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1375-1624 mm, Klasse K 3 8740126 Anzeigen
    8740127 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1625-1874 mm, Klasse K 3 8740127 Anzeigen
    8740128 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1875-2124 mm, Klasse K 3 8740128 Anzeigen
    8740129 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2125-2374 mm, Klasse K 3 8740129 Anzeigen
    8740130 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2375-2624 mm, Klasse K 3 8740130 Anzeigen
    8740131 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2625-2874 mm, Klasse K 3 8740131 Anzeigen
    8740132 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2875-3124 mm, Klasse K 3 8740132 Anzeigen
    8740141 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 620-869 mm, Klasse B 8740141 Anzeigen
    8740142 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 870-1119 mm, Klasse B 8740142 Anzeigen
    8740143 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1120-1369 mm, Klasse B 8740143 Anzeigen
    8740158 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 620-869 mm, Klasse D 8740158 Anzeigen
    8740159 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 870-1119 mm, Klasse D 8740159 Anzeigen
    8740160 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1120-1369 mm, Klasse D 8740160 Anzeigen
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    680370 Zwischenstück 250 mm, für Schachtmodul LW 1000 680370 Anzeigen
    680371 Zwischenstück 500 mm, für Schachtmodul LW 1000 680371 Anzeigen
    80091 Umrüstsatz Staufix SWA DN 100-200, ab 01/2011 80091 Anzeigen
    80102 Umrüstsatz Pumpfix F DN 100-200, ab 01/2012, 15 m Kabel 80102 Anzeigen
    80104 Umrüstsatz Staufix FKA DN 100-200, ab 01/2012, 15 m Kabel 80104 Anzeigen
      Bezeichnung Artikelnummer
    Einbau- und Bedienungsanleitung
    CAD Zeichnung
    Zulassung
    • Einbausituation (einbausituation): Einbau ins Erdreich
    • Abwasserart (abwasserart_de): fäkalienhaltig
    • Zulauf Anzahl (zulauf_anzahl): 1
    • Zulauf Nennweite (DN) (zulauf_nennweite_dn): 100  mm
    • Auslauf Anzahl (anzahl_auslauf): 1
    • Auslauf Nennweite (DN) (auslauf_nennweite_dn): 100  mm
