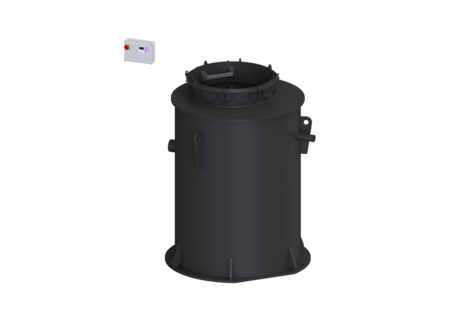

Pumpstation Aquapump XXL AX

Duo, STZ 5200-S1

8743040
8743040
Datenblatt

KESSEL Pumpstation Aquapump XXL AX, Duo, Abwasser fäkalienhaltig, Höhe 2440 mm, Pumpensteuerung durch Schaltgerät, mit 2 überflutbaren STZ 5200 Pumpen

Artikelnummer 8743040
GTIN 4026092078082
Preisgruppe 60
Preis Preis auf Anfrage

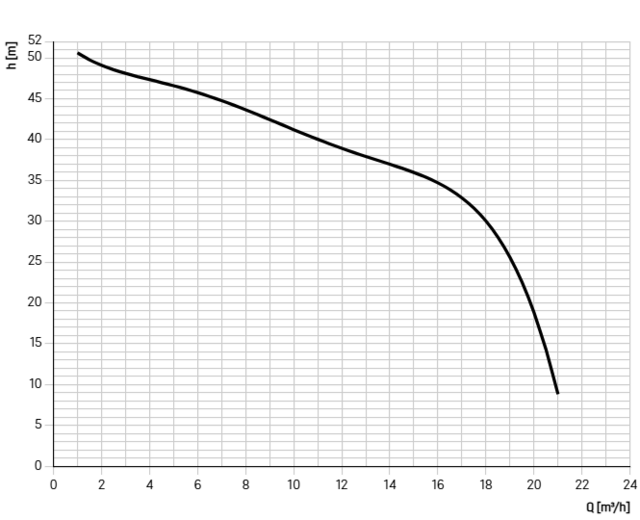

Pumpstation Aquapump XXL AX Duo, STZ 5200-S1
Die Pumpstation ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum mit universalen Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Technikschacht-Varianten als Zubehör zur Verfügung. Zugkette aus Edelstahl zur Entnahme pro Pumpe ist je nach Einbautiefe optional zu bestellen mit Art.-Nr.: 680528 = Länge 2 m 680529 = Länge 3 m 680530 = Länge 4 m 680531 = Länge 5 m Ausführung Hinweis Einbau: in Kombination mit Schachtmodul Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Guss Durchgangsdichtung für Kabelleerrohr (DN): 100 Steighilfen: ja Durchgangsdichtung für Entlüftungsleitung (DN): 100 Aufstellung: Nassaufstellung Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Schachtsystem: Wickelrohrschacht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: Einbau ins Erdreich Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Anlagen Typ: Duo ATEX zertifiziert: ja Abmessungen Gewicht netto: 674,9 kg Gewicht brutto: 742,9 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Länge: 1880 mm Breite: 1880 mm Höhe: 2440 mm Verpackungsmaß Länge: 3200 mm Verpackungsmaß Breite: 1800 mm Verpackungsmaß Höhe: 1760 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Abstand Rohrmitte Auslauf zu Behälterboden: 1735 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1320 mm Abstand Rohrmitte Zulauf zu Behälterboden: 1400 mm Abstand Rohrsohle Zulauf zu Behälteroberkante: 1090 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1600 mm Lichte Weite Einstieg (LW): 1000 mm Nutzvolumen: 800 l Fördereinrichtung Pumpe: STZ 5200 Anzahl Pumpen: 2 Gewicht Pumpe: 56 kg Anschlusstyp: Direktanschluss Nennstrom: 8,7 A Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,89 Schutzart Pumpe: IP 68 (20m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 21,3 m³/h Förderhöhe max.: 52 m Drehzahl: 2840 U/min Leistung P1: 5,2 kW Leistung P2: 4,4 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN8-F PLU 10G 1,5 mm² Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Plus Motorschutz Schalter: ja Alarmgeber: Pegelsonde Instrument Niveauerfassung: Pegelsonde Art Niveauerfassung: hydrostatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja

Einbauvideo

Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hebeanlage Aqualift F XL nasse Aufstellung zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Bezeichnung Artikelnummer
8740000 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 380-629 mm, Klasse A/B 8740000 Anzeigen
8740001 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 380-629 mm, Klasse D 8740001 Anzeigen
8740002 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 411-660 mm, Klasse K 3 8740002 Anzeigen
8740003 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 668-917 mm, Klasse K 3 8740003 Anzeigen
8740004 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 396-645 mm, Klasse A 15 8740004 Anzeigen
8740005 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 653-902 mm, Klasse L 15 8740005 Anzeigen
8740006 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 630-879 mm, Klasse A/B 8740006 Anzeigen
8740007 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 630-879 mm, Klasse D 8740007 Anzeigen
8740008 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 661-910 mm, Klasse K 3 8740008 Anzeigen
8740009 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 918-1167 mm, Klasse K 3 8740009 Anzeigen
8740010 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 646-895 mm, Klasse A 15 8740010 Anzeigen
8740011 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 903-1152 mm, Klasse L 15 8740011 Anzeigen
8740012 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 880-1129 mm, Klasse A/B 8740012 Anzeigen
8740013 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 880-1129 mm, Klasse D 8740013 Anzeigen
8740014 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 911-1160 mm, Klasse K 3 8740014 Anzeigen
8740015 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1168-1417 mm, Klasse K 3 8740015 Anzeigen
8740016 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 896-1145 mm, Klasse A 15 8740016 Anzeigen
8740017 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1153-1402 mm, Klasse L 15 8740017 Anzeigen
8740018 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1130-1379 mm, Klasse A/B 8740018 Anzeigen
8740019 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1130-1379 mm, Klasse D 8740019 Anzeigen
8740020 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1161-1410 mm, Klasse K 3 8740020 Anzeigen
8740021 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1418-1667 mm, Klasse K 3 8740021 Anzeigen
8740022 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1146-1395 mm, Klasse A 15 8740022 Anzeigen
8740023 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1403-1652 mm, Klasse L 15 8740023 Anzeigen
8740024 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1380-1629 mm, Klasse A/B 8740024 Anzeigen
8740025 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1380-1629 mm, Klasse D 8740025 Anzeigen
8740026 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1411-1660 mm, Klasse K 3 8740026 Anzeigen
8740027 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1668-1917 mm, Klasse K 3 8740027 Anzeigen
8740028 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1396-1645 mm, Klasse A 15 8740028 Anzeigen
8740029 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1653-1902 mm, Klasse L 15 8740029 Anzeigen
8740030 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1630-1879 mm, Klasse A/B 8740030 Anzeigen
8740031 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1630-1879 mm, Klasse D 8740031 Anzeigen
8740032 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1661-1910 mm, Klasse K 3 8740032 Anzeigen
8740034 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1646-1895 mm, Klasse A 15 8740034 Anzeigen
8740036 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1880-2129 mm, Klasse A/B 8740036 Anzeigen
8740037 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1880-2129 mm, Klasse D 8740037 Anzeigen
8740038 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1911-2160 mm, Klasse K 3 8740038 Anzeigen
8740040 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1896-2145 mm, Klasse A 15 8740040 Anzeigen
8740042 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2130-2379 mm, Klasse A/B 8740042 Anzeigen
8740043 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2130-2379 mm, Klasse D 8740043 Anzeigen
8740044 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2161-2410 mm, Klasse K 3 8740044 Anzeigen
8740046 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2146-2395 mm, Klasse A 15 8740046 Anzeigen
8740048 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2380-2629 mm, Klasse A/B 8740048 Anzeigen
8740049 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2380-2629 mm, Klasse D 8740049 Anzeigen
8740050 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2411-2660 mm, Klasse K 3 8740050 Anzeigen
8740052 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2396-2645 mm, Klasse A 15 8740052 Anzeigen
8740054 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2630-2879 mm, Klasse A/B 8740054 Anzeigen
8740055 Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2630-2879 mm, Klasse D 8740055 Anzeigen
8740056 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2661-2910 mm, Klasse K 3 8740056 Anzeigen
8740058 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2646-2895 mm, Klasse A 15 8740058 Anzeigen
8740122 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 375-624 mm, Klasse K 3 8740122 Anzeigen
8740123 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 625-874 mm, Klasse K 3 8740123 Anzeigen
8740124 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 875-1124 mm, Klasse K 3 8740124 Anzeigen
8740125 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1125-1374 mm, Klasse K 3 8740125 Anzeigen
8740126 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1375-1624 mm, Klasse K 3 8740126 Anzeigen
8740127 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1625-1874 mm, Klasse K 3 8740127 Anzeigen
8740128 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1875-2124 mm, Klasse K 3 8740128 Anzeigen
8740129 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2125-2374 mm, Klasse K 3 8740129 Anzeigen
8740130 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2375-2624 mm, Klasse K 3 8740130 Anzeigen
8740131 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2625-2874 mm, Klasse K 3 8740131 Anzeigen
8740141 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 620-869 mm, Klasse B 8740141 Anzeigen
8740142 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 870-1119 mm, Klasse B 8740142 Anzeigen
8740143 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1120-1369 mm, Klasse B 8740143 Anzeigen
8740158 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 620-869 mm, Klasse D 8740158 Anzeigen
8740159 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 870-1119 mm, Klasse D 8740159 Anzeigen
8740160 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1120-1369 mm, Klasse D 8740160 Anzeigen
8740222 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 638-887 mm, Kl. K 3, WU 8740222 Anzeigen
8740223 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 888-1137 mm, Kl. K 3, WU 8740223 Anzeigen
8740224 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1138-1387 mm, Kl. K 3, WU 8740224 Anzeigen
8740225 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1388-1637 mm, Kl. K 3, WU 8740225 Anzeigen
8740226 Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1638-1887 mm, Kl. K 3, WU 8740226 Anzeigen
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
20222 Warngerät Basic mit Elektrodensonde 20222 Anzeigen
20223 Warngerät Basic mit optischer Sonde 20223 Anzeigen
20224 Warngerät Basic mit optischer Sonde 10 m 20224 Anzeigen
28048 Kompressor-Set zur Lufteinperlung 28048 Anzeigen
28076 Kabelbefestigung Set für Technikschacht 28076 Anzeigen
28088 Nachrüstsatz Potentialausgleich Schiene für Mono-Anlagen 28088 Anzeigen
28089 Nachrüstsatz Potentialausgleich Schiene für Duo-Anlagen 28089 Anzeigen
28090 Klemmverbinder für Druckleitung, DN 80/80 28090 Anzeigen
28792 GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
28793 Magnetfußantenne für TeleControl Modem, Kabel 2,5 m 28793 Anzeigen
28794 Verlängerungskabel für Magnetfußantenne, L: 2 m 28794 Anzeigen
28799 Klemmdose für Verlängerung Pegelsonde 28799 Anzeigen
680071 Druckschlauch Meterware, 6x4 mm 100 natur 680071 Anzeigen
680125 Dichtung für Zwischenstück 680125 Anzeigen
680370 Zwischenstück 250 mm, für Schachtmodul LW 1000 680370 Anzeigen
680371 Zwischenstück 500 mm, für Schachtmodul LW 1000 680371 Anzeigen
680373 Verbindungsbolzen-Set 10 Stück 680373 Anzeigen
680528 Austauschkette für Pumpstationen Edelstahl, Länge 2 m 680528 Anzeigen
680529 Austauschkette für Pumpstationen Edelstahl, Länge 3 m 680529 Anzeigen
680530 Austauschkette für Pumpstationen Edelstahl, Länge 4 m 680530 Anzeigen
680531 Austauschkette für Pumpstationen Edelstahl, Länge 5 m 680531 Anzeigen
Klemmkasten für Verlängerung, ATEX Pumpe 680631 Anzeigen
80074 Potentialfreier Kontakt Erweiterungsset für Schaltgeräte Basic 80074 Anzeigen
80889 Kabelzubehör Verlängerung für Sonde 80889 Anzeigen
80891 Kabelzubehör Verlängerung für Pumpe 80891 Anzeigen
97713 Einbauset Thermostat, Hygrostat 97713 Anzeigen
97714 Freiluftsäule B: 590 mm, für Einbau Schaltgeräte 97714 Anzeigen
97715 Warnleuchte für Freiluftsäule 97715 Anzeigen
97716 Freiluftsäule B: 460 mm, für Einbau Schaltgeräte 97716 Anzeigen
Freiluftsäule B: 785 mm, für Einbau Schaltgeräte 97723 Anzeigen
97724 Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte 97724 Anzeigen
  Bezeichnung Artikelnummer
  • Schaltgerät (schaltgeraet): Comfort Plus
  • ATEX zertifiziert (atex): ja
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241940
  • Einbausituation (einbausituation): Einbau ins Erdreich
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Alarmgeber (alarmgeber): Pegelsonde
  • Pumpe (pumpe): STZ 5200
  • Laufrad Typ (laufrad_typ): Schneidwerk
  • Betriebsspannung (betriebsspannung): 400  V
  • Anlagenart (anlagenart): Doppelanlage
